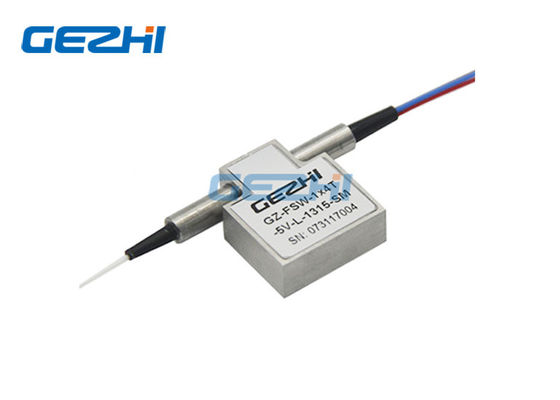

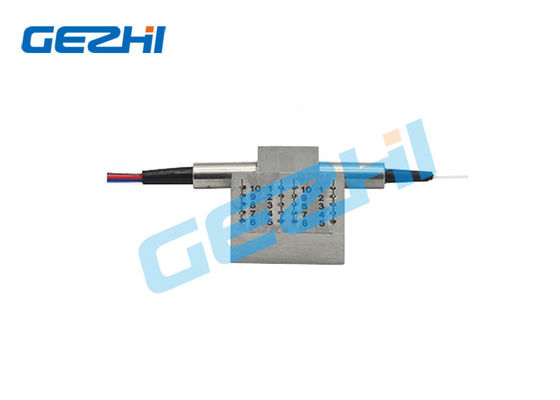

FSW-1x4T Mini Opto-Machanical Optik Anahtarlar Çift Yönlü
GEZHI Serisi FSW-1x4T Mini Opto-Machanical Optik Anahtarlar Çift yönlü, gelen optik sinyali çıkış fiberine yönlendirerek veya engelleyerek optik kanalları bağlar.Bu, patent bekleyen bir opto-mekanik konfigürasyon kullanılarak elde edilir ve bir elektrik kontrol sinyali yoluyla etkinleştirilir.Kilitleme sürümü, sürücü sinyali kaldırıldıktan sonra seçilen optik yolu korur; kilitlemesiz sürümler güç kesildiğinde varsayılan olarak açık veya kapalı duruma geçer.FSW-1x4T Mini Opto-Machanical Optik Anahtarlar Çift Yönlü entegre elektrikli konum sensörlerine sahiptir.Yeni malzeme tabanlı gelişmiş tasarım, hareketli parça pozisyonu hassasiyetini önemli ölçüde azaltır ve benzeri görülmemiş yüksek stabilityas wellas eşsiz düşük maliyet sunar.
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| 1x4 T Tipi Anahtar | birim | Tipik |
| Çalışma Dalgaboyu | mil | 850nm veya 1310/1490 / 1550nm |
| Ekleme Kaybı 1 | dB | <0.8 |
| Dalgaboyu Bağımlı Kaybı | dB | <0.2 |
| Polarizasyona Bağlı Kayıp | dB | <0.2 |
| Geri dönüş kaybı | dB | SM:> 55 MM:> 40 |
| Çapraz Konuşma | dB | SM:> 55 MM:> 40 |
| Anahtarlama Zamanı | Hanım | Tipik: 4 Maks: 10 |
| Tekrarlanabilirlik | dB | <± 0.02 |
| dayanıklılık | döngüleri | > 10 Milyon |
| Anahtarlama Tipi | Kilitleme / Kilitlemesiz | |
| Optik Güç Kullanımı | mW | <500mW |
| Çalışma gerilimi | VDC | 3V veya 5V |
| Çalışma sıcaklığı | ℃ | 5 ° ile + 70 |
| Depolama sıcaklığı | ℃ | -40 ~ 85 |
| Elyaf Türü | / | SM / MM Elyaf |
| Paket boyutu | aa | 27L x 23W x 8,2H |
Not: 1. Özelleştirme mevcuttur.
2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.
|
tip |
Durum |
Optik Yol |
Elektrikli Tahrik | Durum Sensörü | ||||||||||||||
| Röle 1 (Pin) | Röle 2 (Pin) | Röle 1 (Pin) | Röle 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | bir | COM-P1 Siyah | - | - | GND | V + | V + | GND | - | - | kapat | açık | açık | kapat | açık | kapat | clsoe | açık |
|
Mandallama |
B | COM-P2 Kırmızı | V + | GND | - | - | - | - | GND | V + | açık | kapat | kapat | açık | kapat | açık | açık | kapat |
| C | COM-P3 Mavi | - | - | GND | V + | - | - | GND | V + | kapat | açık | açık | kapat | kapat | açık | açık | kapat | |
| D | COM-P4 Beyaz | V + | GND | - | - | V + | GND | - | - | açık | kapat | kapat | açık | açık | kapat | kapat | açık | |
|
Kilitlemesiz |
bir | COM-P1 Siyah | - | - | - | - | V + | - | - | GND | kapat | açık | açık | kapat | açık | kapat | kapat | açık |
| B | COM-P2 Kırmızı | V + | - | - | GND | - | - | - | - | açık | kapat | kapat | açık | kapat | açık | açık | kapat | |
| C | COM-P3 Mavi | - | - | - | - | - | - | - | - | kapat | açık | açık | kapat | kapat | açık | açık | kapat | |
| D | COM-P4 Beyaz | V + | - | - | GND | V + | - | - | GND | açık | kapat | kapat | açık | açık | kapat | kapat | açık | |
Sipariş Bilgileri
GZ-FSW-1x4T-X-bir XX-XX-XX-XX-X
| X | XX | X | X | XX | XX | X |
| kip | dalga boyu | Gerilim Türü | Kontrol Modeli | Fiber Çapı | Fiber Uzunluğu | Bağlayıcı |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5/125 |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 760 = 760nm 1742 = 1742nm X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m X = Diğer |
0 = Hiç 1 = FC / PC 2 = YP / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = Diğer |
Optik Yol
