| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-FSW-1x32 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |
SM Fiber Optik 1x32 Anahtar
GEZHI Photonics Co., Ltd'nin SM fiber Optik 1x32 Anahtarı, tek bir giriş ve N çıkış fiber arasında kanal seçimi sağlar.
Çıkış kanal numarası müşteri tarafından belirlenir ve 1x8, 1x16, 1x32 veya diğerleri olabilir.Paralledilmiş arabirim (TTL) ve sürücü devresi arızası kendi kendini kontrol etme işlevi ile birlikte gelir.Bu 1x32 optik anahtar OEM olabilir.İyi tekrarlanabilirliğe, düşük ekleme kaybına, düşük maliyetli ve yüksek performansa sahip gelişmiş fiber optik teknolojimize dayanmaktadır.İşlem dalgaboyu tek modlu 1260 ila 1650 nm, çok modlu 850 ± 40/1300 ± 40 nm veya özelleştirilmiş dalga boyu olabilir.
|
Özellikleri Düşük kayıp Yüksek güvenilirlik Modüler Tasarım |
Uygulamalar Halka Ağı Çoklu Işık Kaynağı Fiber, Optik Bileşen Testi |
GEZHI'nin 1x32 kademeli motor optik anahtarları, bir fiberi diğerine fiziksel olarak işaret ederek çalışan, doğrudan fiberden fibere anahtar teknolojisidir.Bu, ortak fiber (ler) i hassas bir şekilde döndürmek ve seçilen çıkış fiber (ler) e yönlendirmek için yüksek çözünürlüklü bir step motor kullanılarak gerçekleştirilir.
SM Fiber Optik 1x32 Anahtar Şartname
| Parametre | Parametre Değerleri |
| Modeli | GZ-FSW-1X32 |
| Ekleme Kaybı | ≤0,8 dB |
| Dalga boyu aralığı | 1260 ~ 1650 nm |
| Dalgaboyu Testi | 1310/1550 nm |
| Elyaf Tipi | SM, 9 / 125um (SMF-28) |
| Geri dönüş kaybı | ≥50 dB |
| Crosstalk | ≥ 70 dB |
| PDL | ≤0.05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| Tekrarlanabilirlik | ≤0.02 dB |
| Ömür | > 107 |
| Anahtarlama Zamanı | ≤8 ms (Bitişik kanal) |
| Optik Güç | ≤500 mW |
| Bağlayıcı | FC / PC |
| Kontrol modu | TTL |
| Çalışan Güç Kaynağı | 5V / 500 mA |
| Ürün Ölçüsü | 135 x 64 x 46 |
| Çalışma sıcaklığı | -20 ℃ ile +70 ℃ arası |
| Çalışma sıcaklığı | -40 ℃ ile +85 ℃ arası |
Not: 1. Özelleştirme mevcuttur.
Bu anahtarın hem çok modlu hem de tek modlu sürümleri mevcuttur.Yüksek düzeyde
Ar-Ge ve üretim ortamlarında çoklu birim testleri için gereken performansOnlar ayrıca
telekomünikasyon, üretim ve test ortamlarındaki uygulamalar için son derece uygundur, çünkü
düşük IL değerleri ve mükemmel tekrarlanabilirlikleri.Mevcut birçok standart seçeneğe ek olarak, ayrıca
müşterinin özel ihtiyaçlarını karşılamak için anahtarları özelleştirin
SM Fiber Optik 1x32 Anahtar Pin Özellikleri
| DB-15 erkek konektör | |||
| Pin No. | G / Ç | Sinyal | Açıklama |
| 2 | Giriş | D0 |
D0 ~ D5 kanal seçimidir Bit0 ~ Bit5, D0 düşük, D5 yüksek |
| 3 | Giriş | D1 | |
| 4 | Giriş | D2 | |
| 5 | Giriş | D3 | |
| 6 | Giriş | D4 | |
|
11 |
Giriş |
SIFIRLA |
TTL, Düşük seviye kanal 0'a sıfırlanır. Yüksek seviye, kanal seçim bitlerinin etkili olduğu anlamına gelir. |
| 7 | Dışarı | HAZIR | TTL, Hazır (Yüksek = Hazır değil, Düşük = Hazır) |
| 8 | Dışarı | HATA | TTL, Hata VEYA Arıza, (Yüksek = Hata, Düşük = Hata yok) |
| 1.9 | Güç | GND | Zemin |
| 12 | Güç | VCC1 | 5.0 ±% 5 VDC Motor Güç Kaynağı (maks. 500mA) |
| 15 | Güç | VCC2 | 5.0 ±% 5 VDC Devre Güç Kaynağı (maks. 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | boşluk |

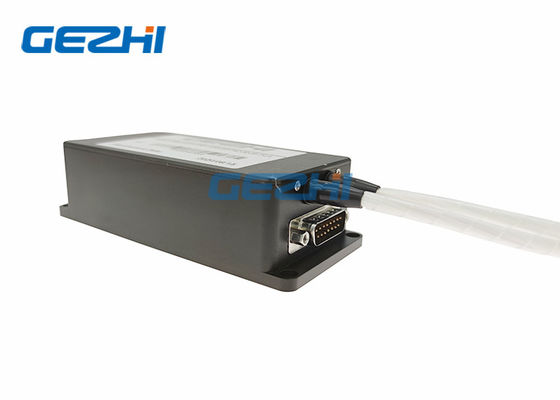

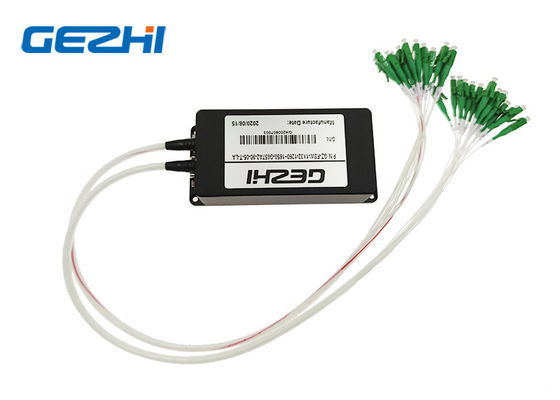

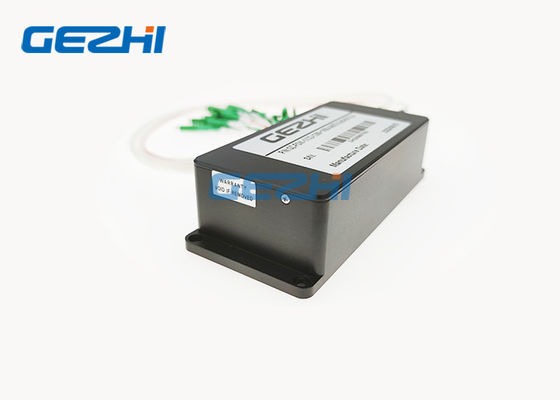

SM Fiber Optik 1x32 Anahtar resim
