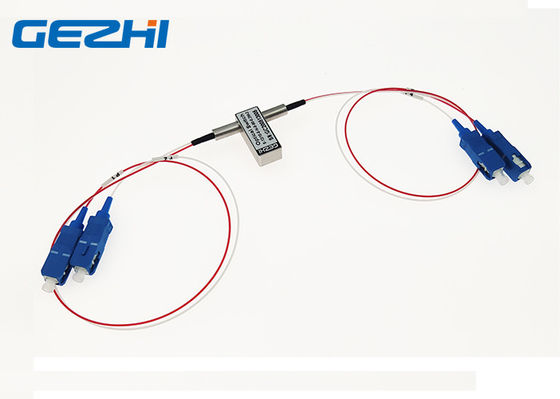

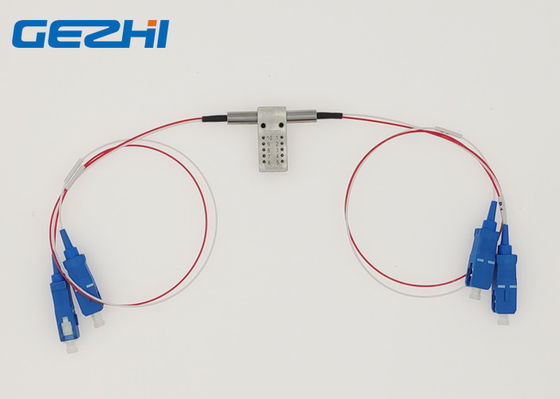

Engellenen 1550nm 2x2 Tek Optik Baypas Anahtarı SC / UPC

Name: Engellenen 1550nm 2x2 Tek Optik Baypas Anahtarı SC / UPC
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Optik Baypas Anahtarı
Price: 360.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	Optik Baypas Anahtarı
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Teslimat süresi:	2-7 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Ürün adı:

Tek Optik Bypass Anahtarı

dalga boyu:

1310 ve 1550 nm

Kontrol tipi:

Engellendi

Güç kaynağı:

Bağlayıcı:

SC / UPC

Uygulama:

Optik Ağ koruması

Ambalaj bilgileri:

Plastik Kutu ile bir köpük içinde 2 adet

Yetenek temini:

Ayda 50000pcs

Vurgulamak:

2x2 Tek Optik Baypas Anahtarı

1550nm Tek Optik Baypas Anahtarı

SC / UPC Optik Ağ Koruma Anahtarı

Ürün Tanımı

Optik Ağ Korumasında / Restorasyonunda Engellenen 2x2 Tek Optik Baypas Anahtarı

GEZHI Photonics Co., Ltd, t'nin Engellenmiş 2x2 Tekli Optik Baypas AnahtarıÜniteler arasındaki optik yol tamamen optiktir;yani optikten elektriğe optik dönüşüm yoktur.Fiber optik yolda herhangi bir elektriksel kayıp veya elektriksel bant genişliği sınırı yoktur.Optik yol, gelen bir optik sinyali seçilen bir çıkış fiberine yeniden yönlendirecektir.Bu cihaz için ortak uygulamalara sahip 2x2 optik baypas anahtarı, optik yönlendirme, sistem baypas, halka ağ geri yükleme ve geri döngü testidir.

Özellikleri

Yüksek Kanal İzolasyonu
Son Derece Kararlı ve Güvenilir

Eşsiz Düşük Maliyet
Düşük Ekleme Kaybı
Epoksisiz Optik Yol
Engellendi veya Engellenmedi

Uygulamalar

Optik Sinyal Yönlendirme Yapılandırılabilir

Optik Ekleme / Bırakma
Verici ve Alıcı Koruması

Optik Ağ Koruması / Restorasyonu
Enstrümantasyon

Ağ Test Sistemleri

Şartname

Parametreler		GZ-FSW-2 × 2B
Dalga boyu aralığı	nm	850 ± 40/1300 ± 40	1260 ～ 1650
Çalışma uzunluğu	nm	850/1300	1310/1490/1550/1625/1650
Ekleme Kaybı	dB	Tip: 0.8 Maks: 1.2	Tip: 0.6 Maks: 0.8
Geri dönüş kaybı	dB	MM≥30 SM≥50
Crosstalk	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Tekrarlanabilirlik	dB	≤ ± 0.02
Güç kaynağı	v	3.0 veya 5.0
Ömür	zamanlar	≥10⁷
Geçiş Zamanı	Hanım	≤8
Iletim gücü	mW	≤500
Çalışma sıcaklığı	℃	-20 ～ + 70
Depolama sıcaklığı	℃	-40 ～ + 85
Ağırlık	g	16
Boyut	mm	(L) 27.0 × (W) 12.0 × (H) 8.2 özelleştirme mevcuttur.

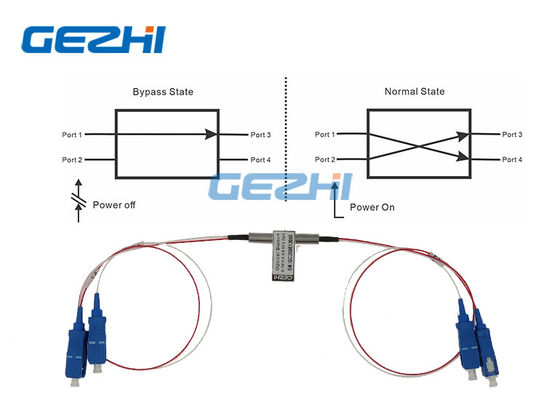

Optik Yol

Durum Bir

Durum İki

Engellenen 1550nm 2x2 Tek Optik Baypas Anahtarı SC / UPC 0

Pinler

Parametreler	Pinler	Elektrikli Sürücü				Durum Sensörü
2 × 2B	Optik yol	1	5	6	10	2-3	3-4	7-8	8-9
Kilitlemesiz	P1-P3	-	-	-	-	Kapat	Açık	Açık	Kapat
Kilitlemesiz	P1-P4, P2-P3	V +	-	-	GND	Açık	Kapat	Kapat	Açık
mandallama	P1-P3	-	-	GND	V +	Kapat	Açık	Açık	Kapat
mandallama	P1-P4 P2-P3	V +	GND	-	-	Açık	Kapat	Kapat	Açık

Sipariş Bilgisi

GZ-FSW-2 × 2B

Mod

Dalgaboyu

Gerilim türü

Kontrol Modeli

Elyaf Tipi

Elyaf Çapı

Elyaf Uzunluğu

Bağlayıcı

S = SM
M = MM

85 = 850 nm
13 = 1310 nm
15 = 1550 nm
13/15 = 1310/1550 nm
X = Diğerleri

3 = 3V
5 = 5V

L = Kilitleme
N = Kilitlemesiz

5 = 50/125
6 = 62,5 / 125
9 = 9/125
X = Diğerleri

25 = 250um
90 = 900um
20 = 2,0 mm
30 = 3,0 mm
X = Diğerleri

1 = 1 milyon
2 = 1,5 milyon
X = Diğerleri

0 = Yok
FP = FC / PC
FA = FC / APC
SP = SC / PC
SA = SC / APC
LP = LC / PC
LA = LC / APC

X = Diğerleri
