| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-FSW-2x2F |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

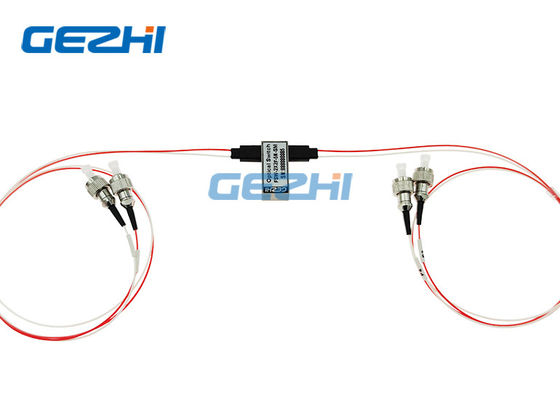

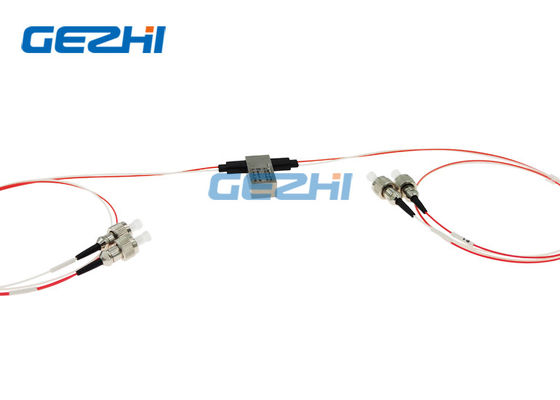

Kanal Engelleme için Engellenen Çift 1x1 Optik Anahtarlar
GEZHI Photonics Co., Ltd'nin Çift 1x1 Optik Anahtarları, Geçişli ve Çapraz optik durumlu 2x2 Tam mekanik Fiber optik anahtar anlamına gelir.Yapılandırma ekleme / bırakma çözümünde, Kanal Engellemede, yüksek güvenilirlik ve düşük optik bozulmalarda kullanılır.
|
Özellikleri Arıza Güvenli Kilitleme
Eşsiz Düşük Maliyet
Düşük Optik Bozulmalar Epoksisiz Optik Yol
Yüksek güvenilirlik
|
Başvurular Kanal Engelleme Yapılandırılabilir Ekle / Bırak
Sistem İzleme
Enstrümantasyon
|
Şartname
| Parametreler | Teknik Özellikler | Birim |
| Çalışma Dalgaboyu | 1260 ~ 1620 (SM) | nm |
| Ekleme Kaybı | ≤1.0 | dB |
| Dalgaboyu Bağımlı Kaybı | ≤0.25 | dB |
| Polarizasyona Bağlı Kayıp | ≤0.05 | dB |
| Sıcaklığa Bağlı Kaybı | ≤0.20 | dB |
| Geri dönüş kaybı | SM≥50 | dB |
| Çapraz Konuşma | SM≥55 | dB |
| Geçiş Zamanı | ≤8 | Hanım |
| Tekrarlanabilirlik | ≤ ± 0.02 | dB |
| Dayanıklılık | ≥107 | zamanlar |
| Çalışma gerilimi | 3 veya 5 | V |
| Anahtar Tipi | Kilitlemesiz / Kilitlemeli | |
| Çalışma sıcaklığı | －20 ~ ＋ 70 | ℃ |
| Depolama sıcaklığı | －40 ~ ＋ 85 | ℃ |
| Optik Güç | ≤500 | mW |
| Boyut | 27.0L × 12.5W × 8.4H | mm |

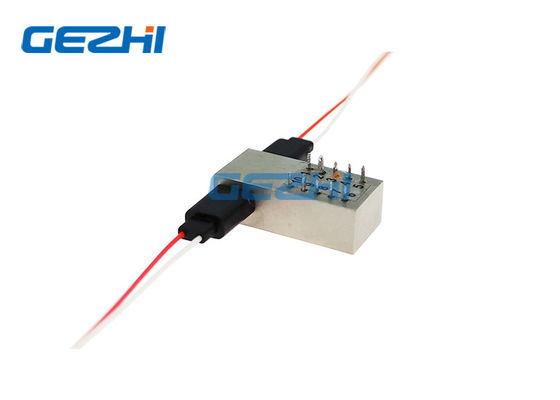

Pinler
| Tür | Optik Yol | Elektrikli Sürücü | Durum Sensörü | ||||||
| Tam 2 × 2 | PIN 1 | Toplu iğne 5 | Toplu iğne 6 | Toplu iğne 10 | Pim 2-3 | Pin 3-4 | İğne 7-8 | İğne 8-9 | |
| Kilitleme | P1-P4, P2-P3 | - | - | GND | V ＋ | Kapat | Açık | Açık | Kapat |
| P1-P3, P2-P4 | V ＋ | GND | - | - | Açık | Kapat | Kapat | Açık | |
| Kilitlemesiz | P1-P4, P2-P3 | - | - | - | - | Kapat | Açık | Açık | Kapat |
| P1-P3, P2-P4 | V ＋ | - | - | GND | Açık | Kapat | Kapat | Açık | |
Sipariş Bilgisi
GZ-FSW-2 × 2F
| Mod | Dalgaboyu | Gerilim Tipi | Kontrol Modeli | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
| S = SM M = MM |
85 = 850 nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310/1550 nm X = Diğerleri |
3 = 3V 5 = 5V |
L = Kilitleme N = Kilitlemesiz |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Diğerleri |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = Diğerleri |
1 = 1 milyon 2 = 1,5 milyon X = Diğerleri |
0 = Yok X = Diğerleri |

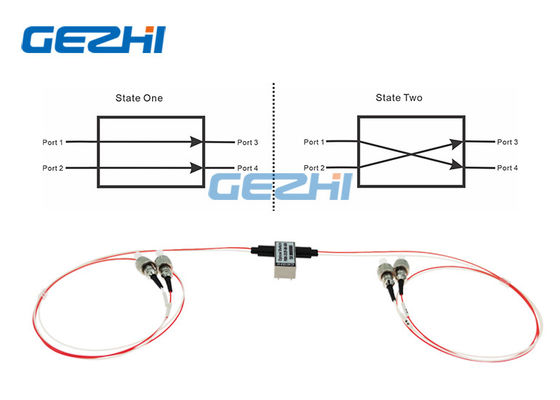

Optik Yol
Mekanik Çizim
