| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-FSW-D2x2B |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |
850nm MM Çift 2x2 Bypass Fiber Optik Anahtar
GEZHI Photonics Co., Ltd'nin İkili 2x2 Baypas Fiber Optik Anahtarı, Giriş ve Çıkış kanalları arasında çapraz bağlantı ve baypas işlevi sağlamak için tasarlanmıştır.850nm dalga boyunda çalışıyor.(1260 ~ 1650nm, 780nm ve özelleştirilmiş dalga boyu mevcuttur. Mükemmel tekrarlanabilirlik, ekleme kaybı ve geniş bir çalışma sıcaklığı aralığı sunar.
|
Özellikleri Düşük ekleme kaybı |
Uygulamalar Yedeklilik anahtarlama Fiber ağların yeniden yapılandırılması ve restorasyonu |
Şartname
| Modeli | Birim | GZ-FSW-D2x2B | |
| Çalışma dalgaboyu | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| dalga boyu | nm | 850 ve 1300 | 1310 ve 1550 |
| Ekleme kaybı | dB | Tip: 1.0 Maks: 1.5 | |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Çapraz konuşma | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
| Voltaj | v | 3.0 veya 5.0 ± 0.5 | |
| Çalışma ömrü | Zaman | ≥107 | |
| Geçiş zamanı | Hanım | ≤8 | |
| Güç kontrolü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ～ + 70 (endüstriyel tip mevcuttur) | |
| Depolama sıcaklığı | ℃ | -40 ～ + 85 | |
| Elyaf rengi |
P1, P1 ': Siyah P2, P2': Kırmızı P3, P3 ': Mavi P4, P4': Beyaz |
||
| Boyut | mm | 27.0 × 12 × 8.2 | |
| Not: 1 Çalışma sıcaklığı ve SOP dahilinde.2 Konektörler Hariç. | |||
GZ-D2x2B-x-xx-xxx-xx-x-xx
| Mod | Dalgaboyu | Gerilim türü | Kontrol Modeli | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
| S = SM M = MM |
85 = 850 nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310/1550 nm X = Diğerleri |
3 = 3V 5 = 5V |
L = Kilitleme N = Kilitlemesiz |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Diğerleri |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = Diğerleri |
1 = 1 milyon 2 = 1,5 milyon X = Diğerleri |
0 = Yok X = Diğerleri |

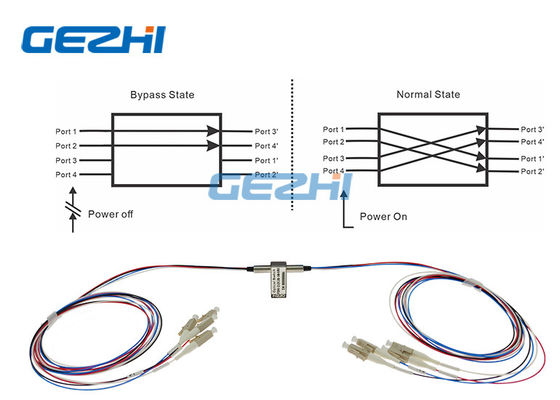

Optik Yol

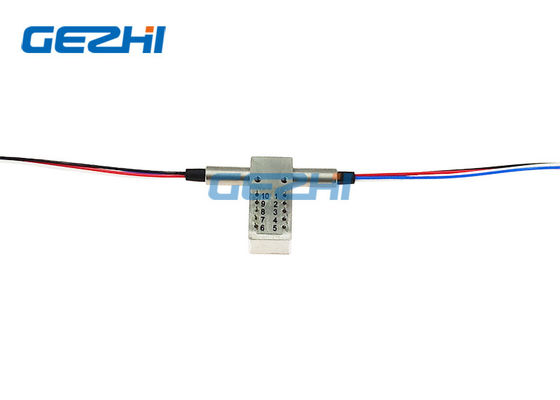

Pinler
| Tür | Durum | Pin tanımı | Güç | Durum izleme | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Kilitlemesiz | Bir | P1- P3 ' | - | - | - | - | Kapat | Açık | Açık | Kapat |
| P2-P4 ' | ||||||||||
| B | P1-P1 ', P2-P2' | V + | - | - | GND | Açık | Kapat | Kapat | Açık | |
| P3-P3 ', P4-P4' | ||||||||||
| Kilitleme | Bir | P1- P3 ' | - | - | GND | V + | Kapat | Açık | Açık | Kapat |
| P2-P4 ' | ||||||||||
| B | P1-P1 ', P2-P2' | V + | GND | - | - | Açık | Kapat | Kapat | Açık |
|
video
|
|
