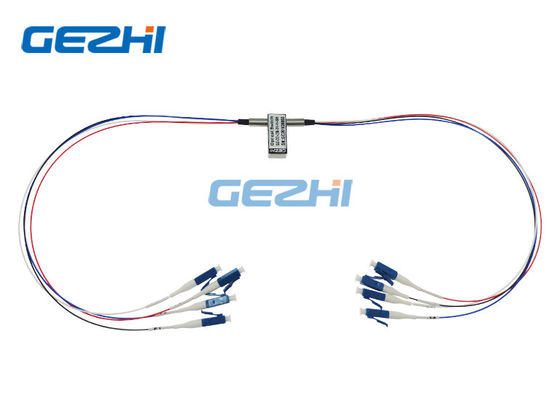

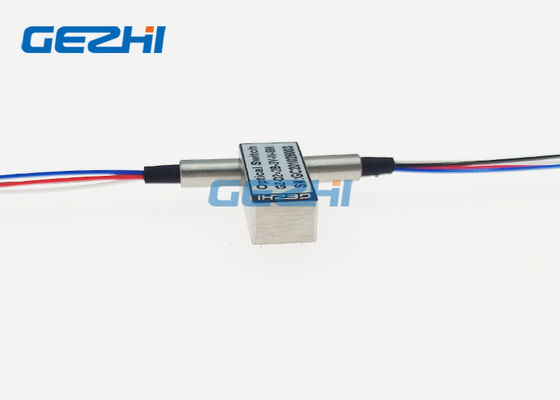

UPC Konektörü Mekanik 1550nm 4x4 Optik Baypas Anahtarı

Name: UPC Konektörü Mekanik 1550nm 4x4 Optik Baypas Anahtarı
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Model Numarası:	GZ-FSW-D2x2B
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	2-7 iş günü
Payment Terms:	T / T, Western Union

Ayrıntılı Bilgiler

Product Description

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Ürün adı:

4x4 Optik Baypas Anahtarı

özellik:

Düşük takma kaybı

dalga boyu:

1310/1550

Kontrol tipi:

Mandallamasız

Güç kaynağı:

Bağlayıcı:

LC / UPC

Ambalaj bilgileri:

Plastik Kutu ile bir köpük içinde 2 adet

Yetenek temini:

Aylık 30000pcs

Vurgulamak:

UPC Konektörü Optik Baypas Anahtarı

4x4 Optik Baypas Anahtarı

1550nm Mekanik Optik Anahtarlar

Product Description

4x4 Endüstriyel Bypass Mekanik Fiber Optik Anahtar

GEZHI Photonics Co., Ltd'nin 4x4 Endüstriyel Baypas Mekanik Fiber Optik Anahtarı, Giriş ve Çıkış kanalları arasında çapraz bağlantı ve baypas işlevi sağlamak için tasarlanmıştır.Mükemmel ekleme kaybı, tekrarlanabilirlik ve geniş bir çalışma sıcaklığı aralığı sunar vetüm çift yönlü koruma anahtarlama uygulamaları için uygundur.4x4 Endüstriyel Bypass Mekanik Fiber Optik Anahtar ağınızda mükemmel performans sağlar ve kompakt ve rekabetçi maliyet avantajlarına sahiptir.

Özellikleri

Mükemmel tekrarlanabilirlik
Düşük karışma

Düşük ekleme kaybı

Geniş geçiş bandı
Düşük polarizasyona bağlı kayıp

Başvurular

Yedekli anahtarlama

Fiber ağların yeniden yapılandırılması ve restorasyonu

Optik izleme sistemleri
Optik Ekle-Bırak çoklayıcı

Şartname

Modeli	Birim	GZ-FSW-D2x2B
Çalışma dalgaboyu	nm	850 ± 40/1300 ± 40	1260 ～ 1620
dalga boyu	nm	850 ve 1300	1310 ve 1550
Ekleme kaybı	dB	Tip: 1.0 Maks: 1.5
Geri dönüş kaybı	dB	MM≥30 SM≥50
Çapraz konuşma	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Tekrarlanabilirlik	dB	≤ ± 0.02
Voltaj	v	3.0 veya 5.0 ± 0.5
Çalışma ömrü	Zaman	≥10⁷
Geçiş zamanı	Hanım	≤8
Güç kontrolü	mW	≤500
Çalışma sıcaklığı	℃	-20 ～ + 70 (endüstriyel tip mevcuttur)
Depolama sıcaklığı	℃	-40 ～ + 85
Elyaf rengi		P1, P1 ': Siyah P2, P2': Kırmızı P3, P3 ': Mavi P4, P4': Beyaz
Boyut	mm	27.0 × 12 × 8.2
Not: 1 Çalışma sıcaklığı ve SOP dahilinde.2 Konektörler Hariç.

Sipariş Bilgisi

GZ-FSW-D2x2B-x-xx-xxx-xx-x-xx

Mod

Dalgaboyu

Gerilim Tipi

Kontrol Modeli

Elyaf Tipi

Elyaf Çapı

Elyaf Uzunluğu

Bağlayıcı

S = SM
M = MM

85 = 850 nm
13 = 1310 nm
15 = 1550 nm
13/15 = 1310/1550 nm
X = Diğerleri

3 = 3V
5 = 5V

L = Kilitleme
N = Kilitlemesiz

5 = 50/125
6 = 62,5 / 125
9 = 9/125
X = Diğerleri

25 = 250um
90 = 900um
20 = 2,0 mm
30 = 3,0 mm
X = Diğerleri

1 = 1 milyon
2 = 1,5 milyon
X = Diğerleri

0 = Yok
FP = FC / PC
FA = FC / APC
SP = SC / PC
SA = SC / APC
LP = LC / PC
LA = LC / APC

X = Diğerleri

Optik Yol

UPC Konektörü Mekanik 1550nm 4x4 Optik Baypas Anahtarı 0

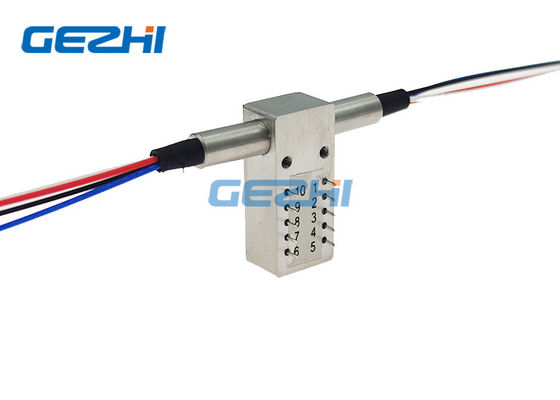

Pinler

Tür	Durum	Pin tanımı	Güç				Durum izleme
D2x2B			1	5	6	10	2-3	3-4	7-8	8-9
Kilitlemesiz	Bir	P1- P3 '	-	-	-	-	Kapat	Açık	Açık	Kapat
		P2-P4 '
	B	P1-P1 ' P2-P2 ' P3-P3 ' P4-P4 '	V +	-	-	GND	Açık	Kapat	Kapat	Açık

Kilitleme	Bir	P1- P3 '	-	-	GND	V +	Kapat	Açık	Açık	Kapat
		P2-P4 '
	B	P1-P1 ' P2-P2 ' P3-P3 ' P4-P4 '	V +	GND	-	-	Açık	Kapat	Kapat	Açık
