| Brand Name: | GEZHI or OEM |
| Model Numarası: | 96CH AWG |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

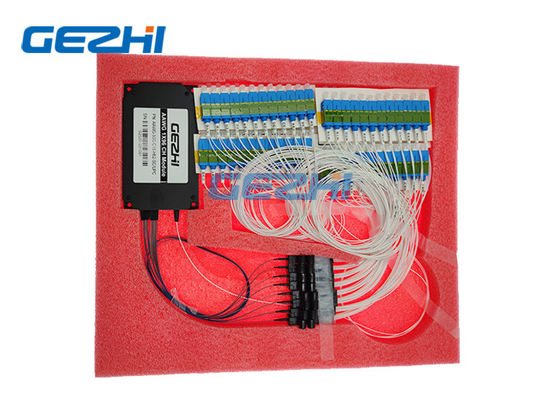

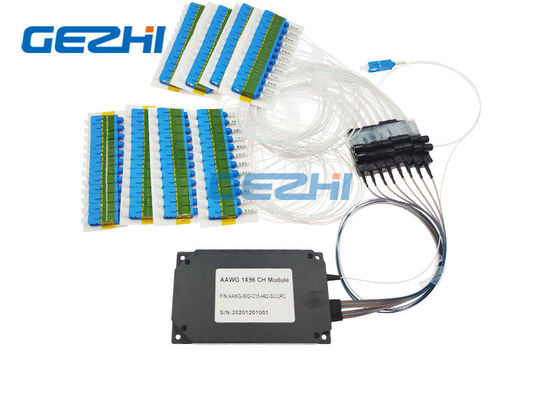

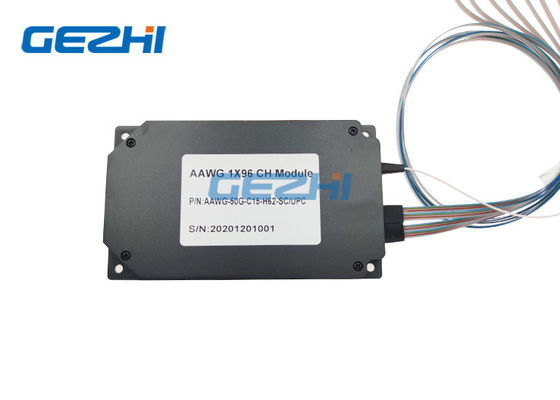

L-Bandı 96 Kanal 50Ghz Athermal AWG DWDM Modülü
GEZHI Photonics Co, Ltd AAWG modülü DWDM ekipman çoklayıcı / ayırıcı bloklarının ana bileşenidir.AAWG, geniş bir sıcaklık aralığında çalışmaya izin verir.GEZHI'nin AAWG modülü, çip termal genleşmesinin telafisini sağlaması nedeniyle tamamen pasif bir cihazdır.Modül, elektrik beslemesi talep eden sistem bileşenlerini içermez.
AAWG modülü, 1525-1565 nm (C-bandı) bandındaki optik sinyalin çoklanması veya çoğullamasının çözülmesi için tasarlanmıştır; cihazın yapılandırmaları, 100 veya 50 GHz'lik bir adımla 40 ila 96 kanal kullanan cihazlardır.L-Bandı vb. Gibi özelleştirilmiş özellikler mevcuttur.
Özellikleri
Yüksek Kararlılık ve güvenilirlik
Geniş geçiş bandı
Düşük Ekleme Kaybı
Yüksek Kanal İzolasyonu
Veri Aç Uygulamalar İçin Yüksek Kapasite
Gauss şekilli geçiş bantları ile a-atermal AWG teknolojisine dayanmaktadır
Yüksek koruma derecesiyle maksimum performans için yenilikçi işçilik
Başvurular
Veri merkezi
WDM Ağı
Telekomünikasyon
Metro ağları
CATV uygulamaları
Erişim Ağı
Şartname
| Parametre | Teknik Özellikler | Birim | Yorum Yap | ||
| Min. | Max | ||||
| Giriş Kanalı | 1 | ||||
| Çıkış Kanalı | 96 | 80, 96 kanal mevcut | |||
| Kanal aralığı | 50 | GHz | |||
| 1dB Bant Genişliği |
0.18 |
nm | Gaussion Türü | ||
| 3dB Bant Genişliği |
0.28 |
nm | |||
| IL | 7 | dB | ITU geçiş bandında en kötü durum | ||
| IL UNI. | 1 | dB | |||
| Dalgalanma | 0.7 | dB | ITU geçiş bandında kayıp varyasyonu | ||
| PDL | 0.5 | dB | Maks. Alan sayısıITU geçiş bandındaki değer | ||
| Bitişik Crosstalk | 22 | dB | ITU geçiş bandında en kötü durum | ||
| Bitişik Olmayan Crosstalk | 27 | dB | ITU geçiş bandında en kötü durum | ||
| Toplam Crosstalk | 20 | dB | Diğer tüm kanalların kümülatif karışma | ||
| Geri dönüş kaybı | 40 | dB | |||
| Maksimum Sürekli Optik Güç | 250 | mW | Maksimum giriş optik gücü | ||
| Kromatik Dağılım (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
Optik sinyal iletim şeması
|
|
