| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2 PM Optik Anahtar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

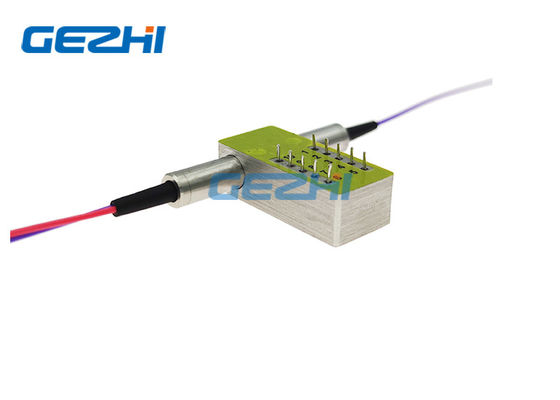

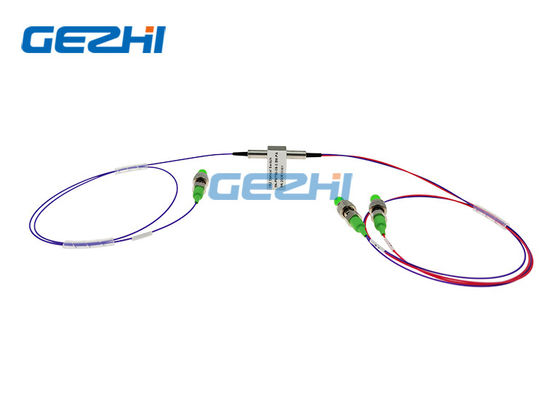

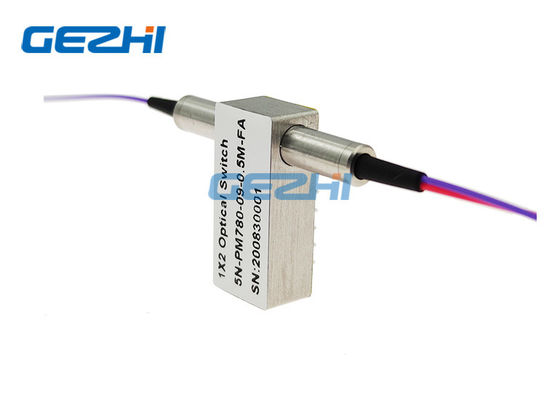

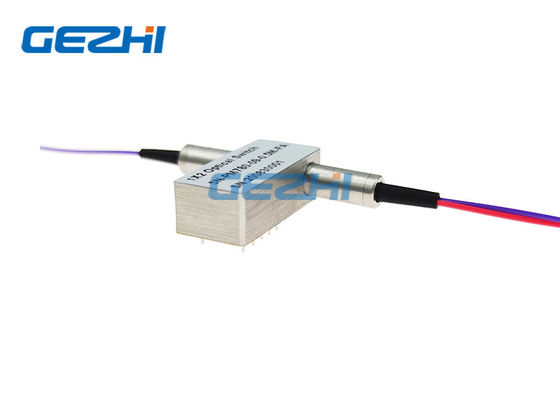

780nm Polarizasyon 1x2 PM Fiber Optik Anahtarların Bakımı
GEZHI Photonics Co.,Ltd'nin Fiber Optik anahtarlarını koruyan PM Optik Anahtarlar serisi, PM Panda fiber ile oluşturulmuş 1X1 bağlantı noktası ve 1×2 bağlantı noktalı mikro optik cihazlardır.Bu cihazlar, sinyalin polarizasyonunu korurken optik girişi iki çıkıştan birine değiştirebilir. PM Optik Anahtarlar serisi çift yönlü çalışmayı sağlar.Ve optik çapraz, PON ağları ve bağlantı sistemi, optik fiber halka koruması ve ağ monitörü alanında yaygın olarak kullanılmaktadır.Çeşitli uygulamalar için mandallı ve mandalsız varyantlar mevcuttur.Optik Anahtarlar serisi, düşük ekleme kaybı, geniş çalışma dalga boyu aralığı, yüksek sönme oranı ve mükemmel stabilite ve güvenilirlik ile karakterizedir.
Özellikleri
Düşük ekleme kaybı
Yüksek sönme oranı
Geniş Dalga Boyu Aralığı
Çift Yönlü Çalışma
Mükemmel stabilite ve güvenilirlik
Uygulamalar
Polarizasyon koruyan optik sistem
Yeniden Yapılandırılabilir OADM
Optik ağ koruması ve restorasyonu
Optik Çapraz ve konektör sistemi
Enstrümantasyon, Test ve Ölçüm
Şartname
|
parametreler |
GZ-FSW-1×2-PM | |||
| Çalışma Dalga Boyu | nm | 780±10 / 850 ±10 | 980±10 /1064±10 | 1310,1480,1550±30 |
| Ekleme Kaybı | dB | Tip:1.2 Maks:1.5 | Tip:1.0 Maks:1.2 | Tip:0,6 Maks:1,0 |
| Geri dönüş kaybı | dB | ≥40 | ≥50 | ≥55 |
| karışma | dB | ≥40 | ≥55 | ≥55 |
| tekrarlanabilirlik | dB | ≤±0.02 | ||
|
Güç kaynağı |
V | 3.0 veya 5.0 | ||
| Ömür | Zaman | ≥107 | ||
| Geçiş Zamanı | Hanım | ≤8 | ||
| Iletim gücü | mW | ≤500 | ||
| Çalışma sıcaklığı | ℃ | -20~+70 | ||
| Depolama sıcaklığı | ℃ | -40~+85 | ||
| Boyut | mm | (L)27×(G)12,0×(H)8.2 | ||
Not: 1. Özelleştirme mevcuttur.
Pimler
| Tip | Toplu iğne | Elektrikli Tahrik | Durum sensörü | ||||||
| 1×2 | kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| mandallama | P1-P2 | -- | -- | GND | V+ | Kapat | Açık | Açık | Kapat |
| P1-P3 | V+ | GND | -- | -- | Açık | Kapat | Kapat | Açık | |
| Kilitlenmeyen | P1-P2 | -- | -- | -- | -- | Kapat | Açık | Açık | Kapat |
| P1-P3 | V+ | -- | -- | GND | Açık | Kapat | Kapat | Açık | |
Optik Rota
| Durum Bir | Durum İki |
|
|
|
1x2 Optik Anahtar Sipariş Bilgileri
GZ-FSW-1x2-xx-xxx-xx-x-xx
| mod | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Türü | Elyaf Çapı | lif uzunluğu | bağlayıcı |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=Diğerleri |
3=3V 5=5V |
L=Mandallama N=Kilitlemesiz |
PM=PM fiber X=Diğerleri |
25=250um 90=900um X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
00=Yok FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Diğerleri |
