| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x96 AAWG |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

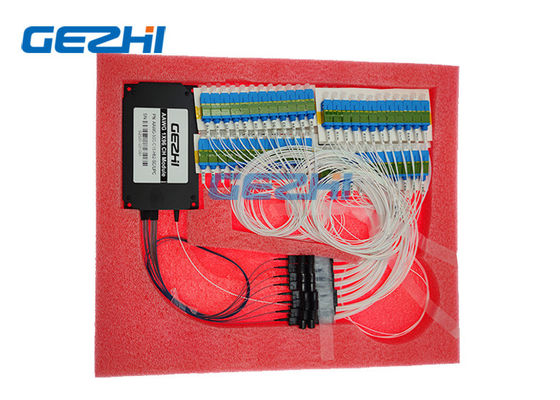

Düşük Ekleme Kaybı 1x96 Athermal AWG DWDM Modülleri
Dizili dalga kılavuzu ızgarası (AWG) dalga boyu çoklu / çoğullama çözücü, WDM sisteminde kullanılmak üzere farklı dalga boylarındaki optik sinyalleri birleştirir ve böler.Optimize edilmiş tasarım ve hassas imalat ile yüksek performans elde edilen bu 50GHz Athermal AWG.Düz üst filtre şeklinde tüm C-bandı için 96 kanala kadar mevcuttur.L-Bandı vb. Gibi özelleştirilmiş özellikler mevcuttur.
GEZHI Photonics Co, Ltd AAWG modülü DWDM ekipman çoklayıcı / ayırıcı bloklarının ana bileşenidir.AAWG, geniş bir sıcaklık aralığında çalışmaya izin verir.GEZHI'nin AAWG modülü, çip termal genleşmesinin telafisini sağlaması nedeniyle tamamen pasif bir cihazdır.Modül, elektrik beslemesi talep eden sistem bileşenlerini içermez.
Özellikleri
Düşük Ekleme Kaybı
Yüksek Kanal İzolasyonu
Yüksek Kararlılık ve güvenilirlik
Geniş geçiş bandı
Veri Aç Uygulamalar İçin Yüksek Kapasite
Gauss şekilli geçiş bantları ile a-atermal AWG teknolojisine dayanmaktadır
Başvurular
Metro ağları
Veri merkezi
WDM Ağı
CATV uygulamaları
Telekomünikasyon
Erişim Ağı
Şartname
| Parametre | Teknik Özellikler | Birim | Yorum Yap | ||
| Min. | Max | ||||
| Giriş Kanalı | 1 | ||||
| Çıkış Kanalı | 96 | 80, 96 kanal mevcut | |||
| Kanal aralığı | 50 | GHz | |||
| 1dB Bant Genişliği |
0.18 |
nm | Gaussion Türü | ||
| 3dB Bant Genişliği |
0.28 |
nm | |||
| IL | 7 | dB | ITU geçiş bandında en kötü durum | ||
| IL UNI. | 1 | dB | |||
| Dalgalanma | 0.7 | dB | ITU geçiş bandında kayıp varyasyonu | ||
| PDL | 0.5 | dB | Maks. Alan sayısıITU geçiş bandındaki değer | ||
| Bitişik Crosstalk | 22 | dB | ITU geçiş bandında en kötü durum | ||
| Bitişik Olmayan Crosstalk | 27 | dB | ITU geçiş bandında en kötü durum | ||
| Toplam Crosstalk | 20 | dB | Diğer tüm kanalların kümülatif karışma | ||
| Geri dönüş kaybı | 40 | dB | |||
| Maksimum Sürekli Optik Güç | 250 | mW | Maksimum giriş optik gücü | ||
| Kromatik Dağılım (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
Optik sinyal iletim şeması
Sipariş Bilgisi
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Aralık | Çip türü | Kanal numarası | 1. Kanal | Giriş Fiber Uzunluğu | Çıkış Fiber Uzunluğu | Giriş / Çıkış Konnektörü | |
| Atermal AWG |
05 = 50GHz 10 = 100GHz 20 = 200GHz |
F = Düz üst G = Gauss |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96CH XX = Belirtin |
C14 = C14 ... ... H25 = H25 ... ... H60 = H60 ... ... XXX = Belirtin |
05 = 0,5 milyon 10 = 1,0 milyon 15 = 1,5 milyon 20 = 2,0 milyon 25 = 2,5 milyon XX = Belirtin |
05 = 0,5 milyon 10 = 1,0 milyon 15 = 1,5 milyon 20 = 2,0 milyon 25 = 2,5 milyon XX = Belirtin |
0 = Yok LP = LC / PC LA = LC / APC SP = SC / PC SA = SC / APC FP = FC / PC FA = FC / APC X = Belirtin |
|
|
