| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-FSW-2x2F |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

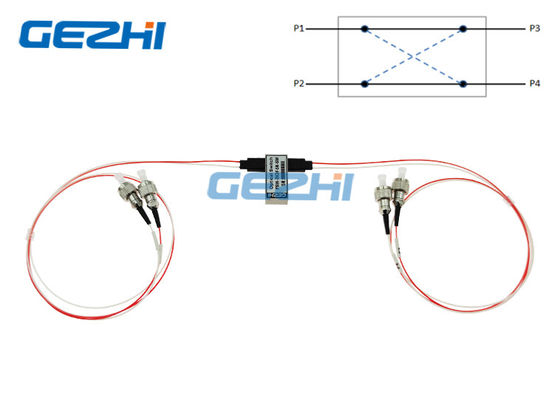

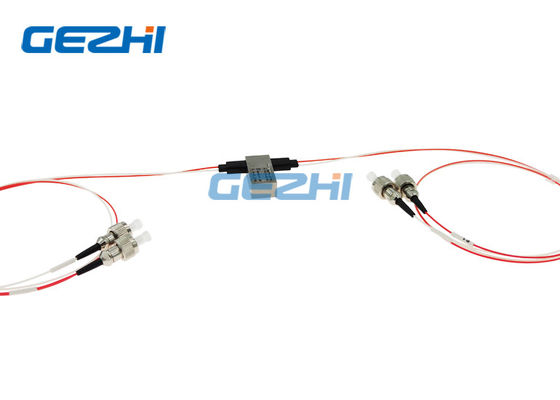

1310/1550nm Tam 2×2 SM Fiber Optik Anahtar Çift Yönlü
GEZHI Photonics Co.,Ltd'nin 2x2F Optik Anahtarları, gelen bir optik sinyali seçilen bir çıkış fiberine yeniden yönlendirerek optik kanalları birbirine bağlar.Düşük optik bozulmalar ve yüksek güvenilirlik ile Kanal Engelleme, Yapılandırma ekleme/bırakma çözümünde kullanılır.İki giriş ve iki çıkışa sahip bu 2x2 çift yönlü optik anahtarlar, Geçiş ve Çapraz optik durumlu.
|
Özellikleri
|
Uygulamalar
|
Şartname
| parametreler | Özellikler | Birim |
| Çalışma Dalga Boyu | 1260~1650(SM) | nm |
| Ekleme Kaybı | ≤1.0 | dB |
| Dalgaboyuna Bağlı Kayıp | ≤0,25 | dB |
| Polarizasyona Bağlı Kayıp | ≤0.05 | dB |
| Sıcaklığa Bağlı Kayıp | ≤0.20 | dB |
| Geri dönüş kaybı | SM≥50 | dB |
| Çapraz Konuşma | SM≥55 | dB |
| Geçiş Zamanı | ≤8 | Hanım |
| tekrarlanabilirlik | ≤±0.02 | dB |
| dayanıklılık | ≥107 | zamanlar |
| Çalışma gerilimi | 3 veya 5 | V |
| Anahtar Türü | Kilitlemesiz/Mandallı | |
| Çalışma sıcaklığı | －20~＋70 | ℃ |
| Depolama sıcaklığı | －40~＋85 | ℃ |
| Optik Güç | ≤500 | mW |
| Boyut | 27.0L×12.5W×8.4H | mm |
Optik Rota

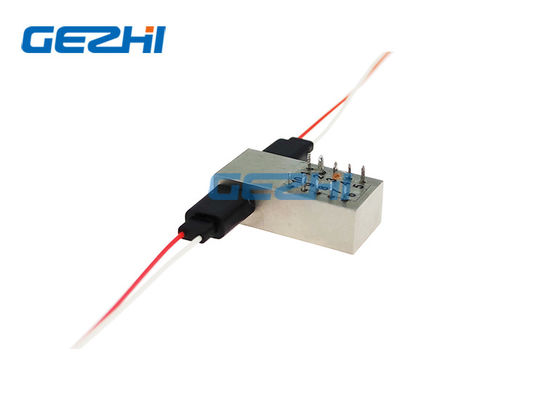

Pimler
| Tür | Optik Rota | Elektrikli Tahrik | Durum Sensörü | ||||||
| Tam 2×2 | 1 numaralı pim | Pim 5 | 6 numaralı pim | 10 numaralı pim | Pim 2-3 | Pim 3-4 | 7-8 numaralı pim | 8-9 pim | |
| mandallama | P1-P4,P2-P3 | -- | -- | GND | V＋ | Kapat | Açık | Açık | Kapat |
| P1-P3,P2-P4 | V＋ | GND | -- | -- | Açık | Kapat | Kapat | Açık | |
| Kilitlenmeyen | P1-P4,P2-P3 | -- | -- | -- | -- | Kapat | Açık | Açık | Kapat |
| P1-P3,P2-P4 | V＋ | -- | -- | GND | Açık | Kapat | Kapat |
Açık
|
|
Sipariş Bilgileri
GZ-FSW-2×2F
| mod | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Türü | Elyaf Çapı | lif uzunluğu | bağlayıcı |
| S=SM E=AA |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Diğerleri |
3=3V 5=5V |
L=Mandallama N=Kilitlemesiz |
5=50/125 6=62.5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0 mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
0=Yok X=Diğerleri |
Mekanik Çizim
GEZHI Photonics Co., Ltd esas olarak DWDM, AWG DWDM Modülü, CWDM, Filtre WDM, 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 ve 1xN Çok Kanallı Optik Anahtar, Optik gibi Mekanik Optik Anahtar üreten bir fabrikadır. Anahtar Ekipmanı, MEMS Optik Anahtar, MEM VOA, Optik Yama Kablosu vb.
