| Brand Name: | GEZHI or OEM |
| Model Numarası: | Çift 1x2 Optik Anahtar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

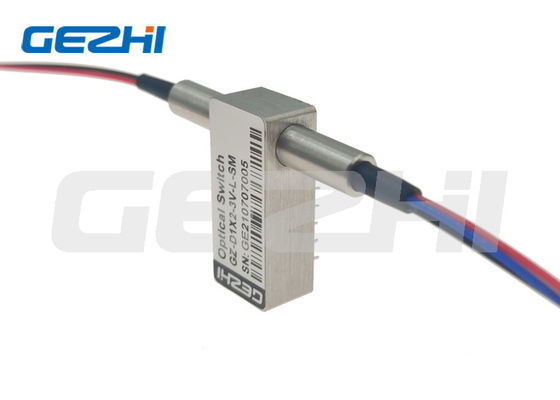

Çift Röle Anahtarı D1x2 Mekanik Optik Anahtarlar Çift Kutuplu Çift Atışlı
GEZHI Dual 1x2 Optik Anahtarlar, Altı fiber ve 2x4 Fiber Optik Anahtar olarak da adlandırılan iki durum ile yapılandırılır.LC/UPC konektörü ve mandalsız tip ile bağlanır.GEZHI Duplex 1x2 Opto-mekanik anahtarlar, gelen bir optik sinyali seçilen bir çıkış fiberine yeniden yönlendirerek optik kanalları birbirine bağlar.D1x2 mekanik Optik Anahtarlar, laboratuvarda, Metropolitan Alan Ağı'nda ve Yapılandırılabilir OADM'de Ar-Ge'de uygulanmaktadır.
Özellikleri
Düşük Ekleme Kaybı
Geniş Dalga Boyu Aralığı
Uzun ömür
Yüksek Kararlılık, Yüksek Güvenilirlik
Optik Yolda Epoksi İçermez
Uygulamalar
Sistem İzleme
Yapılandırılabilir OADM
Laboratuvarda Ar-Ge
MAN (Metropolitan Alan Ağı)
Şartname
| modeli | Birim | GZ-FSW-D1x2 | |
| Çalışma dalga boyu | nm | 850±40/1300±40 | 1260-1620 |
| dalga boyu | nm | 850&1300 | 1310&1550 |
| Ekleme kaybı | dB | Tip:0.7 Maks:1.0 | |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| karşılıklı konuşma | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0,25 | |
| tekrarlanabilirlik | dB | ≤±0.02 | |
| Voltaj | v | 3.0 veya 5.0±0.5 | |
| çalışma ömrü | Zaman | ≥107 | |
| Geçiş zamanı | Hanım | ≤8 | |
| Güç kontrolü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20～+70 | |
| Depolama sıcaklığı | ℃ | -40～+85 | |
| Boy | mm | 27.0×12×8.2 | |
| Not: 1 Çalışma sıcaklığı ve SOP dahilinde.2 Konnektör Hariç. | |||
Özelleştirme mevcuttur.
Çift 1x2 Optik Anahtar Sipariş Bilgileri
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| mod | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Türü | Elyaf Çapı | lif uzunluğu | bağlayıcı |
| S=SM E=AA |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Diğerleri |
3=3V 5=5V |
L=Mandallama N=Kilitlemesiz |
5=50/125 6=62.5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0 mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
00=Yok FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Diğerleri |
Optik Rota
Pimler
| Tip | Durum | Pin tanımı | Güç | Durum izleme | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Kilitlenmeyen | A | P1- P3', P2-P4' | -- | -- | -- | -- | Kapat | Açık | Açık | Kapat |
| B | P1-P1',P2-P2' | V+ | -- | -- | GND | Açık | Kapat | Kapat | Açık | |
| mandallama | A | P1- P3', P2-P4' | -- | -- | GND | V+ | Kapat | Açık | Açık | Kapat |
| B | P1-P1',P2-P2' | V+ | GND | -- | -- | Açık | Kapat | Kapat | Açık | |
video
|
|
