| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1x2-13/15 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T/T, Batı Birliği |

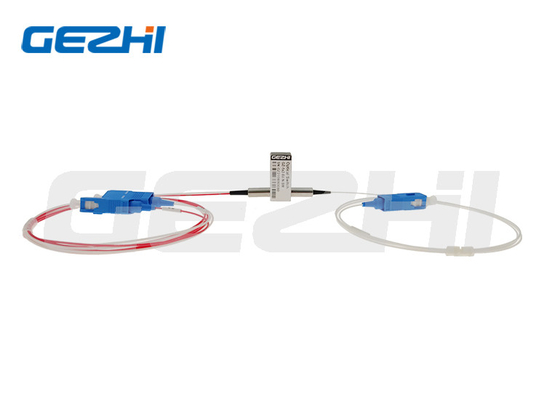

1x2 Optik Anahtarlar
Gezhi Optik Anahtarlar ,Mükemmel mekanik ve optik performansa sahiptir ve 1x1, 1x2, 2x2 Bypass, 2x2, Dual 1x2, Dual 2x2 Bypass, Dual 2x2'nin farklı anahtar konfigürasyonlarını benzer kompakt paket üzerinde birleştirir.OADM,OXC,sistem izleme ve koruma için ideal bir bileşendir.Kompakt paket ile yüksek yoğunluklu optik iletişim sistemine entegre etmek kolay olabilir.
|
Özellikleri Arızaya Dayanıklı Mandallama
Eşsiz Düşük Maliyet
Düşük Optik Bozulmalar Epoksi İçermeyen Optik Yol
Yüksek güvenilirlik
|
Uygulamalar Kanal Engelleme Yapılandırılabilir Ekle/Bırak
Sistem İzleme
Enstrümantasyon
|
Şartname
| parametreler | Özellikler | Birim |
| Çalışma Dalga Boyu | 1260~1620(SM) | nm |
| Ekleme Kaybı | ≤1.0 | dB |
| Dalgaboyuna Bağlı Kayıp | ≤0,25 | dB |
| Polarizasyona Bağlı Kayıp | ≤0.05 | dB |
| Sıcaklığa Bağlı Kayıp | ≤0.20 | dB |
| Geri dönüş kaybı | SM≥50 | dB |
| Çapraz Konuşma | SM≥55 | dB |
| Geçiş Zamanı | ≤8 | Hanım |
| tekrarlanabilirlik | ≤±0.02 | dB |
| dayanıklılık | ≥107 | zamanlar |
| Çalışma gerilimi | 3 veya 5 | V |
| Anahtar Türü | Kilitlemesiz/Mandallı | |
| Çalışma sıcaklığı | －20~＋70 | ℃ |
| Depolama sıcaklığı | －40~＋85 | ℃ |
| Optik Güç | ≤500 | mW |
| Boyut | 27.0L×12.5W×8.4H | mm |
Pimler
| Tip | Toplu iğne | Elektrikli Tahrik | Durum sensörü | ||||||
| 1×2 | kanal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| mandallama | P1-P2 | -- | -- | GND | V+ | Kapat | Açık | Açık | Kapat |
| P1-P3 | V+ | GND | -- | -- | Açık | Kapat | Kapat | Açık | |
| Kilitlenmeyen | P1-P2 | -- | -- | -- | -- | Kapat | Açık | Açık | Kapat |
| P1-P3 | V+ | -- | -- | GND | Açık | Kapat | Kapat | Açık |
|
1x2 Optik Anahtar Sipariş Bilgileri
GZ-FSW-1x2-xx-xxx-xx-x-xx
Sipariş Bilgisi
| mod | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Türü | Elyaf Çapı | lif uzunluğu | bağlayıcı |
| S=SM E=AA |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Diğerleri |
3=3V 5=5V |
L=Mandallama N=Kilitlemesiz |
5=50/125 6=62.5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0 mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
0=Yok X=Diğerleri |
Optik Rota
| Durum Bir | Durum İki |
|
|
|
Mekanik Çizim
video
|
|
