| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1x4-760 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T/T, Batı Birliği |

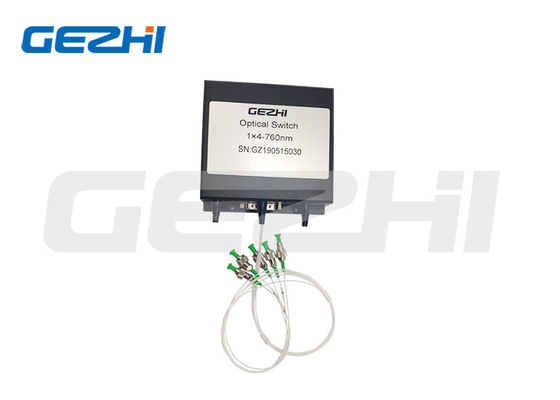

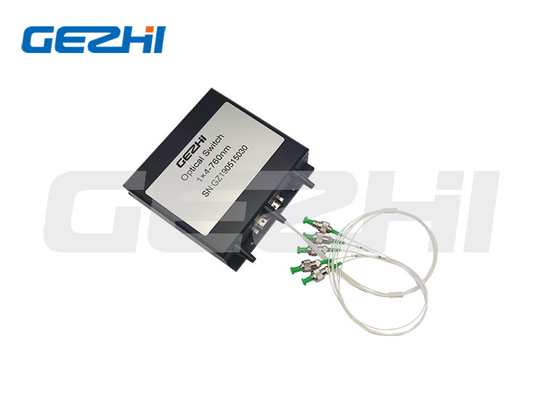

1x4 Optik Anahtarlar
Gezhi'nin 1x4 fiber optik anahtarı, gelen bir optik sinyali seçilen bir çıkış fiberine yeniden yönlendirerek optik kanalları birbirine bağlar.Bu, bir elektrik kontrol sinyali aracılığıyla etkinleştirilen, patent bekleyen bir opto-mekanik konfigürasyon kullanılarak elde edilir.
Kilitleme işlemi, sürücü sinyali kaldırıldıktan sonra seçilen optik yolu korur.Anahtar, entegre elektriksel konum sensörlerine sahiptir ve yeni malzeme tabanlı gelişmiş tasarım, hareketli parça konum hassasiyetini önemli ölçüde azaltarak benzersiz bir yüksek stabilitenin yanı sıra benzersiz bir düşük maliyet sunar.Bu anahtar serisi için elektronik sürücü mevcuttur.
|
Özellikleri Arızaya Dayanıklı Mandallama
Eşsiz Düşük Maliyet
Düşük Optik Bozulmalar Epoksi İçermeyen Optik Yol
Yüksek güvenilirlik
|
Uygulamalar Kanal Engelleme Yapılandırılabilir Ekle/Bırak
Sistem İzleme
Enstrümantasyon
|
Şartname
| parametreler | Özellikler | Birim |
| Çalışma Dalga Boyu | 1260~1620(SM) | nm |
| Ekleme Kaybı | ≤1.0 | dB |
| Dalgaboyuna Bağlı Kayıp | ≤0,25 | dB |
| Polarizasyona Bağlı Kayıp | ≤0.05 | dB |
| Sıcaklığa Bağlı Kayıp | ≤0.20 | dB |
| Geri dönüş kaybı | SM≥50 | dB |
| Çapraz Konuşma | SM≥55 | dB |
| Geçiş Zamanı | ≤8 | Hanım |
| tekrarlanabilirlik | ≤±0.02 | dB |
| dayanıklılık | ≥107 | zamanlar |
| Çalışma gerilimi | 3 veya 5 | V |
| Anahtar Türü | Kilitlemesiz/Mandallı | |
| Çalışma sıcaklığı | －20~＋70 | ℃ |
| Depolama sıcaklığı | －40~＋85 | ℃ |
| Optik Güç | ≤500 | mW |
| Boyut | 27.0L×12.5W×8.4H | mm |
Pimler
1x4 optik anahtar Optik Yol
1x4 Optik Anahtar Sipariş Bilgileri
GZ-1x4-760nm
Sipariş Bilgisi
| mod | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Türü | Elyaf Çapı | lif uzunluğu | bağlayıcı |
| S=SM E=AA |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Diğerleri |
3=3V 5=5V |
L=Mandallama N=Kilitlemesiz |
5=50/125 6=62.5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0 mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
0=Yok X=Diğerleri |
Mekanik Çizim
