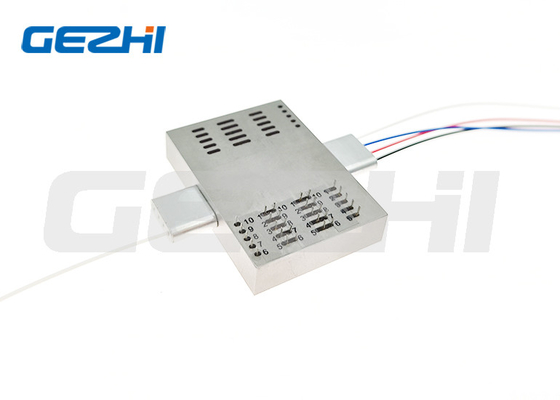

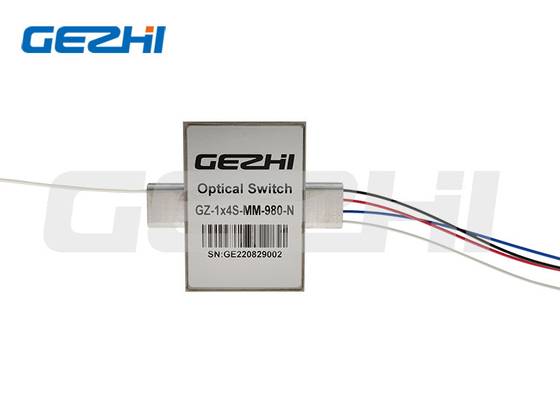

Lazer / Tıbbi Ekipman Kanal Anahtarlama için 1x4T Optik Anahtarlar S105 / 125um Fiber

Name: Lazer / Tıbbi Ekipman Kanal Anahtarlama için 1x4T Optik Anahtarlar S105 / 125um Fiber
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: FSW-1x4T
Price: 360.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	FSW-1x4T
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	2-7 iş günü
Ödeme Şartları:	T/T, Batı Birliği

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS ,ISO9001

Ürün:

1x4T Optik Anahtarlar

dalga boyu:

780/980/1060 veya 1550

Güç kaynağı:

5V veya 3V

Kontrol tipi:

Kilitlemesiz veya Kilitlemeli

bağlayıcı:

özelleştirilmiş

Uygulamalar:

tıbbi malzeme

Ambalaj bilgileri:

Plastik Kutu ile bir köpük içinde 2 adet

Yetenek temini:

ayda 60000 adet

Vurgulamak:

1x4T Fiber Optik Anahtarlar

Düşük Ekleme Kaybı Fiber Optik Anahtarlar

3V Fiber Optik Anahtarlar

Ürün Tanımı

Lazer / tıbbi ekipman Kanal Anahtarlama için FSW-1x4T Optik Anahtarlar

Bu 1x4 T Optik anahtarlar, 750nm, 780nm, 980nm veya özelleştirilmiş dalga boyunu destekler.S105/125um büyük çekirdekli fibere sahiptir.Laboratuvarda lazer, tıbbi ekipman, sistem izleme, ar-ge kanal anahtarlamasında yaygın olarak kullanılmaktadır.GEZHI Photonics, özelleştirilmiş dalga boyu, fiber ve kanal numarasını vb. destekleyebilir. Yüksek stabilite ve güvenilirliğe sahip 1x4 T Optik anahtarlar.

Özellikler	Uygulamalar
Düşük Ekleme Kaybı Özelleştirilmiş Fiber mevcut Kısa anahtarlama süresi	Enstrümantasyon, test ve ölçüm Tıbbi malzeme Laboratuvarda Ar-Ge

1x4 T Optik Anahtarların Özellikleri

1x4 T Tipi Anahtar	Birim	Tipik
Operasyon Dalga Boyu	nm	750nm 780nm veya 980nm
Ekleme Kaybı 1	dB	<1.5
Dalgaboyuna Bağlı Kayıp	dB	<0.2
Polarizasyona Bağlı Kayıp	dB	<0.2
Geri dönüş kaybı	dB	SM: >55 MM:>35
Çapraz Konuşma	dB	SM: >55 MM:>35
Anahtarlama Süresi	Hanım	Tipik: 4 Maks:10
tekrarlanabilirlik	dB	<±0.02
dayanıklılık	döngüler	>10 Milyon
Anahtarlama Tipi		Kilitlemeli / Kilitlemesiz
Optik Güç Kullanımı	mW	<500mW
Çalışma gerilimi	VDC	3V veya 5V
Çalışma sıcaklığı	℃	-5~+70
Depolama sıcaklığı	℃	-40~+85
Elyaf Türü	/	SM/MM Elyaf
Paket Boyutu	mm	27L x 23W x 8,2H

Not: 1. Özelleştirme mevcuttur.

2. Bağlayıcı olmadan belirtilir ve bağlayıcı başına ek 0,2 dB kayıp eklenir.

S105/125um fiberli 1x4 T Optik anahtarların Sipariş Bilgileri

GZ-FSW-1x4T-x-xx-xx-xx-xx-x

mod

dalga boyu

Gerilim Tipi

Kontrol Modeli

Elyaf Çapı

lif uzunluğu

bağlayıcı

S=SM 9/125

M5=MM 50/125

M6=MM 62,5/125

S105/125=S105/125um

780=780nm

980=980nm

1060=1060nm

S=Belirt

3=3V

5=5V

L=Mandallama

N=Kilitsiz

25=250um

90=900um

05=0.5m

10=1.0m

X=Diğerleri

00=Yok

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Diğerleri

Elektrikli SürüşS105/125um fiberli 1x4 T Optik anahtarlar

Tip

Durum

Optik Rota

Elektrikli Tahrik

Durum Sensörü

Röle 1 (Pim)

Röle 2 (Pim)

Röle 1 (Pim)

Röle 2 (Pim)

2-3

3-4

7-8

8-9

2-3

3-4

7-8

8-9

1x4

COM-P1 Siyah

GND

V+

GND

kapat

açık

kapat

açık

kapat

açık

mandallama

COM-P2 Kırmızı

V+

GND

V+

açık

kapat

açık

kapat

açık

kapat

COM-P3 Mavi

GND

V+

GND

V+

kapat

açık

kapat

açık

kapat

COM-P4 Beyaz

V+

GND

V+

GND

açık

kapat

açık

kapat

açık

Kilitsiz

COM-P1 Siyah

V+

GND

kapat

açık

kapat

açık

kapat

açık

COM-P2 Kırmızı

V+

GND

açık

kapat

açık

kapat

açık

kapat

COM-P3 Mavi

kapat

açık

kapat

açık

kapat

COM-P4 Beyaz

V+

GND

V+

GND

açık

kapat

açık

kapat

açık

Optik RotaS105/125um fiberli 1x4 T Optik anahtarlar

Lazer / Tıbbi Ekipman Kanal Anahtarlama için 1x4T Optik Anahtarlar S105 / 125um Fiber 0

BoyutS105/125um fiberli 1x4 T Optik anahtarlar

Lazer / Tıbbi Ekipman Kanal Anahtarlama için 1x4T Optik Anahtarlar S105 / 125um Fiber 1
