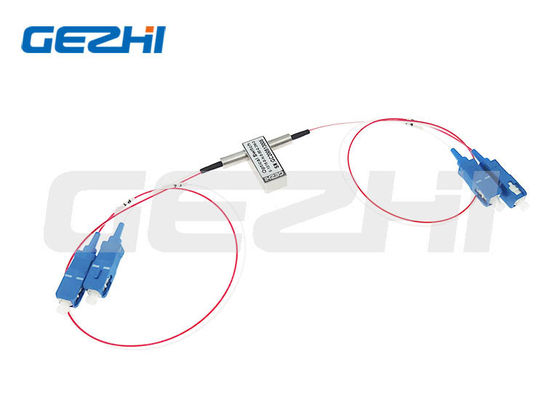

3V 2x2B Fiber Optik Anahtar, 1260-1650nm Dalga Boyu ve Latching veya Non-Latching Kontrollü

Name: 3V 2x2B Fiber Optik Anahtar, 1260-1650nm Dalga Boyu ve Latching veya Non-Latching Kontrollü
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2B-SM-13/15-5N
Price: 71.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	2x2B-SM-13/15-5N
Moq:	1 bilgisayar
fiyat:	US$58-US$85

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Tip:

FTTX Çözümleri

kullanmak:

Sistem Monitörü

Garanti süresi:

3 yıl

Dalgaboyu:

1260-1650nm

Gerilim:

3V veya 5V

Fiber konektörü:

LC/UPC, FC/APC, SC/APC vb.

Liman:

2x2B

Kontrol Tipi:

Kilitlemeli veya Kilitlemesiz

Başvuru:

Yapılandırılabilir OADM

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

pazarlık edilebilir

Vurgulamak:

LC/UPC Fiber Optik Anahtarlar

3V Fiber Optik Anahtarlar

SC/UPC Fiber Anahtar

Ürün Tanımı

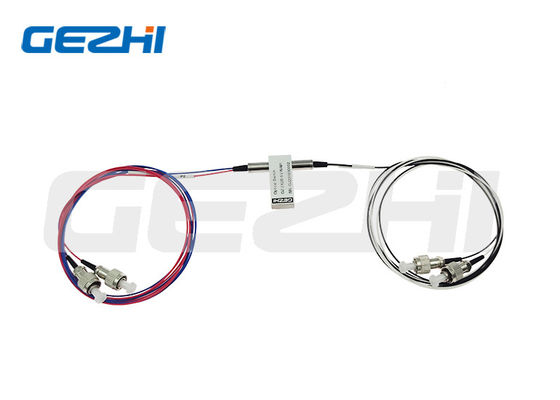

3V 2x2B Fiber Optik Anahtarlar LC/UPC LC/APC SC/UPC

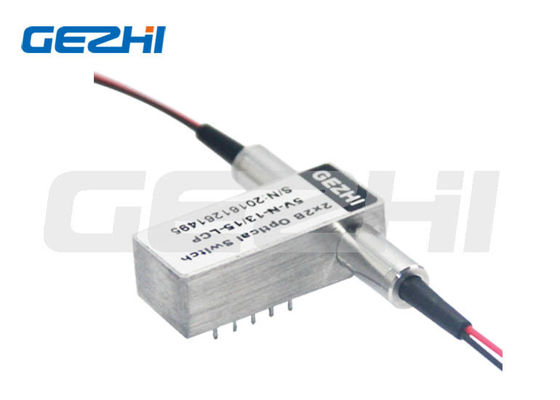

2x2 Bypass Opto-Mekanik Fiber Optik Anahtarlar

2x2B Opto-Mekanik Çift Yönlü Fiber Optik Anahtar, 2 gelen optik sinyali 2 çıkış fiberine yönlendirerek optik kanalları birbirine bağlar. Bu, bir opto-mekanik konfigürasyon kullanılarak ve elektriksel bir kontrol sinyali aracılığıyla etkinleştirilir. Anahtar, entegre elektriksel konum sensörlerine sahiptir.

Işık yolunu değiştirmenin sağlam bir yöntemini sağlayan ince film filtre teknolojisine dayanan bu ürün serisi, yüksek güvenilirlik ve düşük üretim maliyeti sunan büyük ölçüde basitleştirilmiş bir platform konfigürasyonuna sahiptir. Bu yenilikçi tasarım, hareketli parça konum hassasiyetini önemli ölçüde azaltarak benzeri görülmemiş yüksek kararlılık ve eşsiz bir düşük maliyet sunar.

Temel Özellikler ve Uygulamalar

Özellikler

Düşük Girişim Kaybı
Geniş Dalga Boyu Aralığı
Düşük Çapraz Konuşma
Yüksek Kararlılık, Yüksek Güvenilirlik
Optik Yolda Epoksi Yok
Kalıcı ve Kalıcı Olmayan

Uygulamalar

Ağ anahtarlama
Sistem izleme
Kanal Engelleme
Modül ve Sistem Entegrasyonu
Metropol Alan Ağı
Ağ koruması ve restorasyonu

Teknik Parametreler

Parametreler	Birim	GZ-FSW-2*2B
Dalga Boyu Aralığı	nm	850±40/1300±40 \| 1260～1650
Çalışma Dalga Boyu	nm	850/1300 \| 1310/1550
Girişim Kaybı	dB	Tip:0.8 Maks:1.2 \| Tip:0.6 Maks:0.8
Dönüş Kaybı	dB	MM≥30 SM≥50
Çapraz Konuşma	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Tekrarlanabilirlik	dB	≤±0.02
Güç Kaynağı	v	3.0 veya 5.0
Ömür	kez	≥10⁷
Anahtar Süresi	ms	≤8
İletim Gücü	mW	≤500
Çalışma Sıcaklığı	℃	-20～+70
Depolama Sıcaklığı	℃	-40～+85
Ağırlık	g	16
Boyut	mm	(U)27.0(G)12.0(Y)8.2

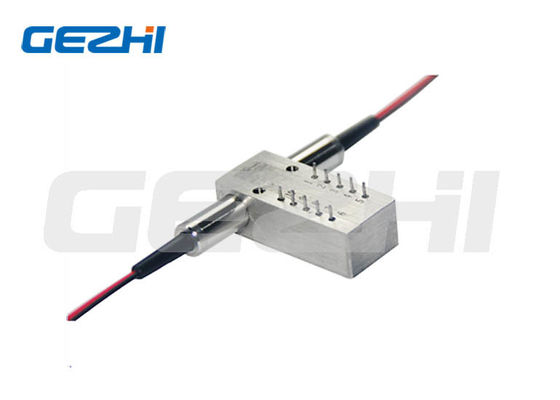

Pin Yapılandırması

Parametreler	Pinler	Elektrikli Tahrik	Durum Sensörü
2*2B Optik Yol	Kalıcı Olmayan P1-P3	--	Kapalı \| Açık \| Açık \| Kapalı
2*2B Optik Yol	Kalıcı Olmayan P1-P4,P2-P3	V+ \| -- \| -- \| GND	Açık \| Kapalı \| Kapalı \| Açık
2*2B Optik Yol	Kalıcı P1-P3	-- \| -- \| GND \| V+	Kapalı \| Açık \| Açık \| Kapalı
2*2B Optik Yol	Kalıcı P1-P4 P2-P3	V+ \| GND \| -- \| --	Açık \| Kapalı \| Kapalı \| Açık

Optik Rota Diyagramları

Sıkça Sorulan Sorular

S1: Numune siparişi verebilir miyim? MOQ'nuz nedir?

C1: Numune siparişi test ve kalite kontrolü için memnuniyetle karşılanır. MOQ'muz yok, 1 adet numune mevcuttur. Karışık numuneler de kabul edilebilir.

S2: Teslim süresi nedir?

C2: Normal teslim süresi yaklaşık 1 haftadır. Büyük miktarlar ve özel ürünler için lütfen satış temsilcimizle teslim süresini kontrol edin. Bazı ürünler için stok tutuyoruz ve ödeme alındıktan sonra 1-3 gün içinde kargolayabiliriz.

S3: Ödeme koşulları nelerdir?

C3: Ödeme koşulları: T/T, PayPal, Western Union, nakit ödeme, ALI vb.

S4: Garanti süreniz nedir?

C4: 3 yıl garanti.

S5: Kendi logomuzu, etiketimizi ve paketimizi kullanabilir miyim?

C5: Evet, özel ürün etiketleri, logolar, parça numaraları, seri numaraları ve ambalajlar dahil olmak üzere gereksinimlerinize göre OEM hizmeti sunuyoruz.
