Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Türü: | FTTx Çözümleri | Kullanımı: | Sistem Monitörü |
---|---|---|---|
Garanti Süresi: | 3 yıl | dalga boyu: | 1260-1650nm |
Voltaj: | 3V veya 5V | Fiber konektör: | LC/UPC, FC/APC, SC/APC vb. |
Liman: | 2x2B | Kontrol Türü: | Kilitlemeli veya Kilitlemesiz |
Uygulama: | Yapılandırılabilir OADM | ||
Vurgulamak: | LC/UPC Fiber Optik Anahtarlar,3V Fiber Optik Anahtarlar,SC/UPC Fiber Anahtar |

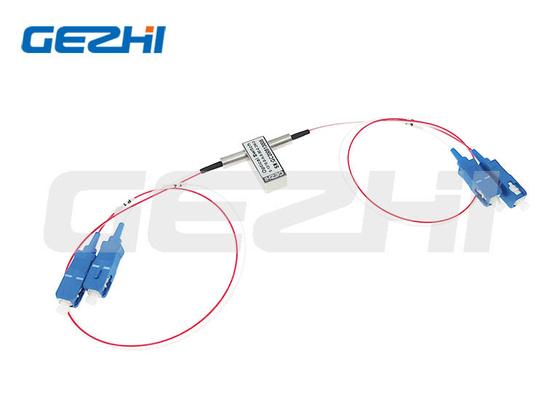

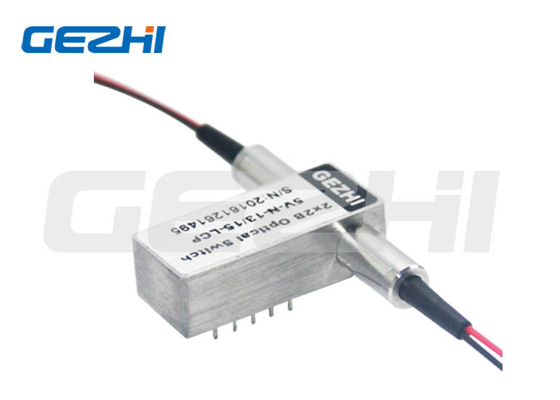

2x2 Bypass Opto-Mekanik Optik anahtarlar
2x2B Opto-Mekanik İki Yönlü Fiber Optic Switch, 2 gelen optik sinyali 2 çıkış lifine yönlendirerek optik kanalları birbirine bağlar.Bu, bir optik-mekanik yapılandırma kullanarak elde edilir ve elektrikli bir kontrol sinyali ile etkinleştirilir.Değiştiricide yerleşik elektrikli konum sensörleri vardır.Bu ürün serisi, yüksek güvenilirlik ve düşük üretim maliyetini sunan önemli ölçüde basitleştirilmiş bir platform yapılandırmasına sahiptir.Bu yeni tasarım hareketli parça pozisyon hassasiyetini önemli ölçüde azaltır, benzeri görülmemiş yüksek istikrar ve eşsiz düşük maliyet sunar.
Özellikleri: | Uygulamalar: |
Düşük Ekleme Kaybı |
Ağ değiştirme |
Geniş Dalga Boyutu Aralığı |
Sistem izleme |
Düşük Kayma Ses |
Kanal Engelleme |
Yüksek istikrar, yüksek güvenilirlik |
Modül ve Sistem Entegrasyonu |
Optik yol üzerinde epoksi içermez |
Metropolitan Bölge Ağı |
Kapalı ve kapalı olmayan | Ağ koruma ve onarım |
Teknik parametreler
Parametreler | Birim | GZ-FSW-2×2B | |
Dalga boyu aralığı | nm | 850±40/1300±40 | 1260 ¢ 1650 |
Çalışma uzunluğu | nm | 850/1300 | 1310/1550 |
Ekleme Kaybı | dB | Tip:0.8 Max:1.2 | Tip:0.6 Max:0.8 |
Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
Karşılıklı ses | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
TDL | dB | ≤0.25 | |
Tekrarlanabilirlik | dB | ≤±0.02 | |
Güç kaynağı | v | 3.0 ya da 5.0 | |
Yaşam süresi | zaman | ≥107 | |
Değiştirme Saati | ms | ≤ 8 | |
Işınlama gücü | mW | ≤ 500 | |
Çalışma sıcaklığı | °C | -20+70 | |
Depolama sıcaklığı | °C | -40+85 | |
Ağırlık | g | 16 | |
Boyut | mm | (L) 27.0×(W) 12.0×(H) 8.2 |

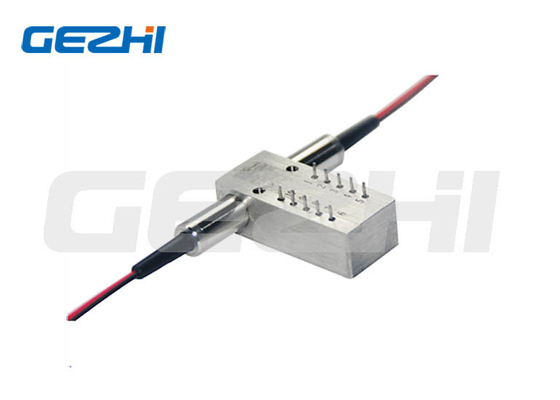

Çubuklar
Parametreler | Çubuklar | Elektrikli tahrik | Durum sensörü | ||||||
2x2B | Optik Yol | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
Kapalı olmayan | P1-P3 | - Hayır. | - Hayır. | - Hayır. | - Hayır. | Yakın. | Açık. | Açık. | Yakın. |
P1-P4, P2-P3 | V+ | - Hayır. | - Hayır. | GND | Açık. | Yakın. | Yakın. | Açık. | |
kilitleme | P1-P3 | - Hayır. | - Hayır. | GND | V+ | Yakın. | Açık. | Açık. | Yakın. |
P1-P4 P2-P3 | V+ | GND | - Hayır. | - Hayır. | Açık. | Yakın. | Yakın. | Açık. |
Optik yol
