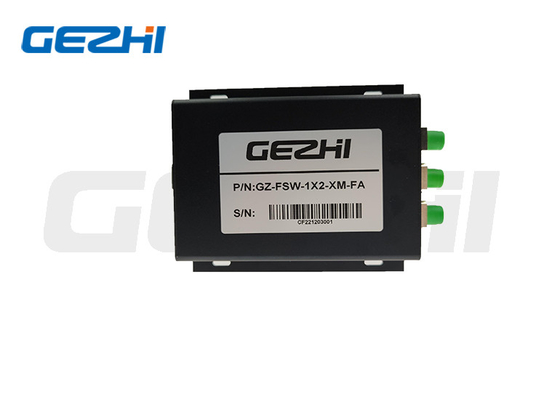

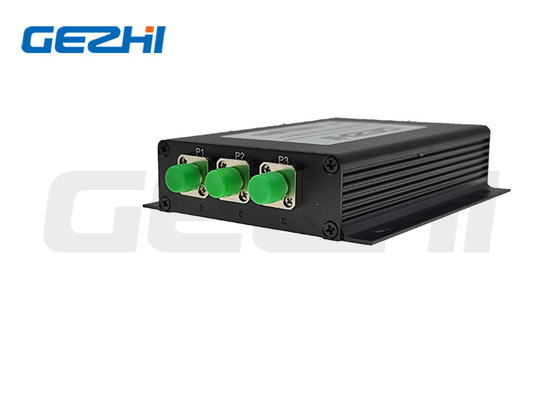

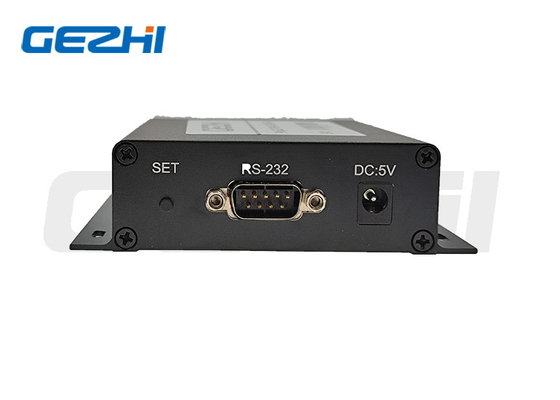

1*2 850/1260nm Mekanik Fiber Optik Anahtar Modülü
1x2 Optik Anahtarlar
Bu Optik anahtar, Üç fiber ve iki durum ile 1x2 tipi ile yapılandırılır.gelen bir optik sinyali seçilen bir çıkış fiberine yönlendirerek optik kanalları birbirine bağlar.Singlemode dalga boyu 1260~1650nm veya Multimode 850/1310nm ile çalışır.Bu, opto-mekanik tescilli bir konfigürasyon kullanıyor ve bir elektrik kontrol sinyali ile etkinleştiriliyor.GEZHI 1x2 mekanik Fiber Optik Anahtar, çift yönlü performansın yanı sıra ultra yüksek güvenilirlik ve hızlı anahtarlama hızı sunar.1x2 mekanik Fiber Optik Anahtar, optik ağ uygulamaları için gerçek anahtarlama çözümüdür.
|
Özellikler Fail-Safe Kilitleme
Eşsiz Düşük Maliyet
Düşük Optik Bozulmalar Epoksisiz Optik Yol
Yüksek güvenilirlik
|
Uygulamalar Kanal Engelleme Yapılandırılabilir Ekle/Bırak
Sistem İzleme
Enstrümantasyon
|
Şartname
| parametreler | Özellikler | Birim |
| Çalışma Dalgaboyu | 1260~1620(GK) | deniz mili |
| Ekleme Kaybı | ≤1.0 | dB |
| Dalga boyuna bağlı kayıp | ≤0,25 | dB |
| Polarizasyona Bağlı Kayıp | ≤0,05 | dB |
| Sıcaklığa Bağlı Kayıp | ≤0,20 | dB |
| Geri dönüş kaybı | SM≥50 | dB |
| Karşılıklı Konuşma | SM≥55 | dB |
| Geçiş Süresi | ≤8 | Hanım |
| tekrarlanabilirlik | ≤±0,02 | dB |
| dayanıklılık | ≥107 | zamanlar |
| Çalışma gerilimi | 3 veya 5 | V |
| Anahtar Türü | Mandalsız/Mandallı | |
| Çalışma sıcaklığı | -20~+70 | ℃ |
| Depolama sıcaklığı | -40~+85 | ℃ |
| Optik Güç | ≤500 | mW |
| Boyut | 27.0L×12.5G×8.4Y | mm |
Pimler
| Tip | Optik Rota | Elektrikli Tahrik | Durum Sensörü | ||||||
| 1×2 | Pim 1 | Pim 5 | Pim 6 | Pim 10 | Pim 2-3 | Pim 3-4 | Pim 7-8 | Pim 8-9 | |
| Mandalsız | KESMEK | -- | -- | -- | -- | Kapalı | Açık | Açık | Kapalı |
| P1-P2 | V＋ | -- | -- | GND | Açık | Kapalı | Kapalı | Açık | |
| mandallama | KESMEK | -- | -- | GND | -- | Kapalı | Açık | Açık | Kapalı |
| P1-P2 | V＋ | GND | -- | -- | Açık | Kapalı | Kapalı | Açık | |
Sipariş Bilgisi
GZ-1×2-13/15
| mod | dalga boyu | Gerilim Tipi | Kontrol Modeli | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550 nm X=Diğerleri |
3=3V 5=5V |
L=Mandallama N=Kilitlemesiz |
5=50/125 6=62,5/125 9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Diğerleri |
1=1m 2=1.5m X=Diğerleri |
0=Yok X=Diğerleri |
