Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Model numarası: | 1X2(2X2) PM Sigortalı Kuplör | Tip: | FTTx Çözümleri |
|---|---|---|---|
| dalga boyu: | 1030nm, 1064nm, 1310nm, 1550nm, 2000nm | Garanti süresi: | 36 ay |
| Seviye: | P Sınıfı veya A Sınıfı | Başvuru: | CATV/FTTH |
| Bağlayıcı: | FC/APC veya özelleştirilebilir | ||
| Vurgulamak: | 2x2 PM Sigortalı Bağlayıcı,Fiber Amplifikatör için PM Sigortalı Bağlayıcı |
||

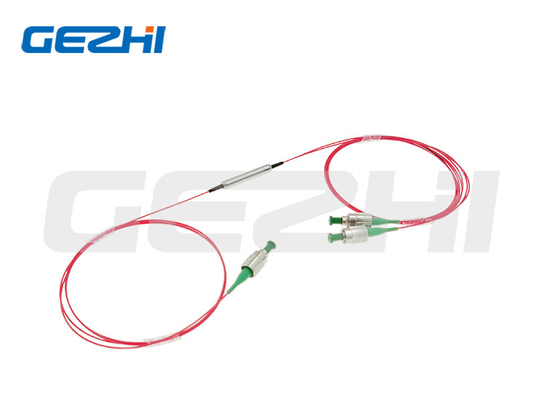

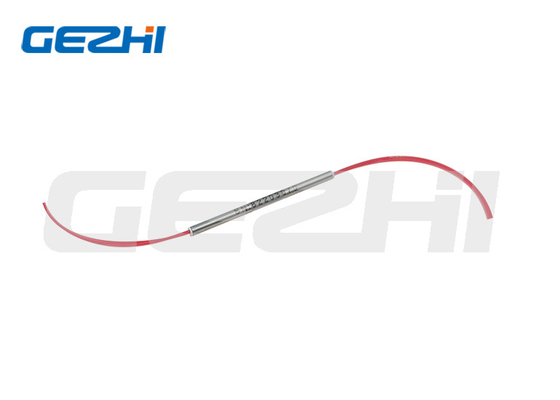

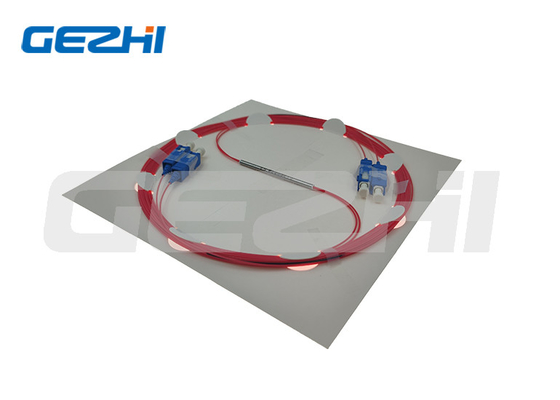

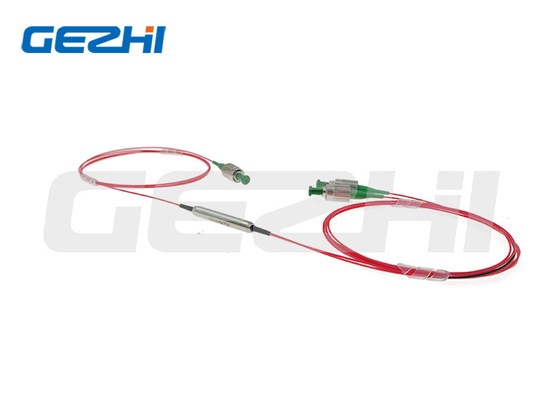

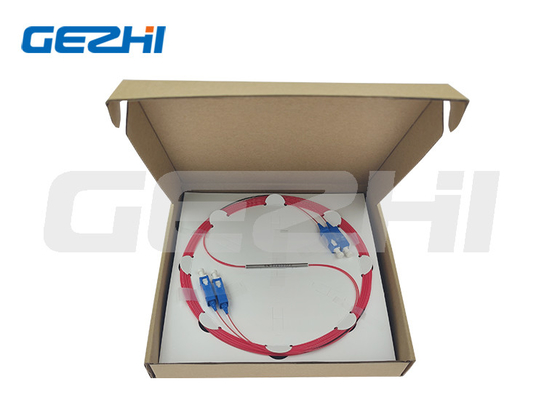

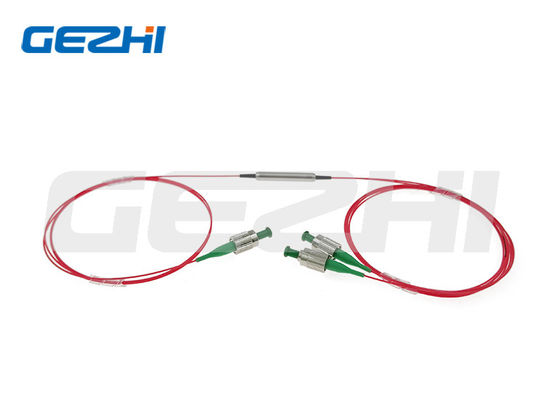

Yeni Varış 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 PM Fiber Amplifikatör için Sigortalı Çoğaltıcı
Ürüne Genel Bakış
Bir bileşen entegratörü olarak, ek bileşenleri doğrudan kuplör fiberleri üzerine inşa edebiliriz.Örnekler arasında ayarlanabilir filtreler, değişken zayıflatıcılar veya kolimatörler bulunur. Gezhi Photonics, erimiş ayırıcıların fiberlerini FC, SC, ST, LC vb. APC] vb.). Bu cihazları doğrudan kuplör fiberleri üzerine kurarak müşteriyi ek maliyetten ve ara konektörlerin ve adaptörlerin ekleme kaybından veya füzyon birleştirmenin zaman ve maliyetinden kurtarır.Doğrudan üretilen cihazlar, mümkün olan en yüksek Polarizasyon Sönme Oranlarını korumanın da en iyi yoludur.
Ürün Detayları
ÖZELLİKLER&Uygulama
|
Özellikler *Düşük Ekleme Kaybı *Yüksek Getiri Kaybı *Yüksek Sönme Oranı |
Uygulamalar * Fiber Amplifikatör * Güç İzleme *Fiber Optik Alet |
| parametreler | Birim | Değerler | |||||||||||||||
| Tip | / | 1x2 veya 2x2 | |||||||||||||||
| Merkez Dalgaboyu | deniz mili | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| Çalışma Dalga Boyu Aralığı | deniz mili | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| Maks.Aşırı Kayıp | dB | 0,5 | 0,5 | 0.4 | 0.4 | 0.6 | |||||||||||
| Kaplin Oranına dokunun | % | 1±0,5%, 5±1,0%, 10±2,0% ve 50% | |||||||||||||||
| Ekleme Kaybı | dB | Bağlantı Oranı ile ilgili IL | |||||||||||||||
| Sönme Oranı | dB | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| Geri dönüş kaybı | dB | ≥55 | |||||||||||||||
| Maksimum Güç Kullanımı (CW) | W | 0,5, 1 veya 3 | |||||||||||||||
| Çekme Yükü | N | ≤5 | |||||||||||||||
| Çalışma sıcaklığı | ℃ | -5~+75 | |||||||||||||||
| Depolama sıcaklığı | ℃ | -40~+85 | |||||||||||||||
| Paket Boyutu | mm | φ3x54mm veya φ3x60mm | |||||||||||||||
| Bağlantı Oranı Toleransı | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0,5 | ±0,6 | ±1.0 | ±1,5 | ±2.0 | ±2,5 | ±3.0 | ±3,5 | ||||||||||
Not: 1. PM sigortalı kuplörün her iki ekseni de çalışır, hiçbir eksen engellenemez;varsayılan test sönme oranı yavaş eksendedir.
Yukarıdaki özellikler konektörsüz cihaz içindir, Konnektörlü ise, IL 0,3dB daha yüksek olur, dönüş kaybı 5dB azalır ve Extinction Ratio 2dB azalır.
2. >10W yüksek güçlü uygulamalar için ısı emici paketi kullanacağız
3. Darbe uygulaması varsa, lütfen bizi darbe enerjisi ve tepe gücü hakkında bilgilendirdiğinizden emin olun.
boyutlar
Sipariş Bilgileri
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Dalga boyu: | 1030=1030 nm;1064=1064 nm;1310=1310 nm;1550=1550 nm;2000=2000 nm;S=Belirt |
| ②Yapılandırma Türü: | 12=1x2, 22=2x2 |
| ③Birleştirme Oranı: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Belirt |
| ④Fiber Tipi: | PM980;PM1060;PM1300;PM1550;PM1950;S=Belirt |
| ⑤Güç Kullanımı: | 0L=0,5W;01=1W;02=2W |
| ⑥Paket Boyutları: | S2=3,0x54mm;S3=3.0x60mm;S=Belirt |
| ⑦Saç Örgüsü Türü: | 00=çıplak lif;09=900um gevşek tüp |
| ⑧Fiber Uzunluğu: | 08=0.8m;10=1m;S=Belirt |
| ⑨Bağlayıcı Tipi: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Belirt |
