| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-MxN-MOS200x |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T/T, Western Union |

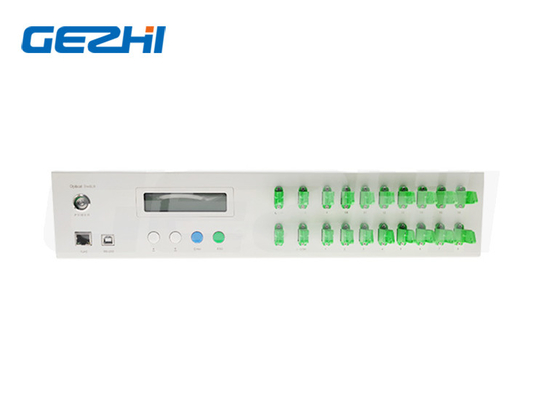

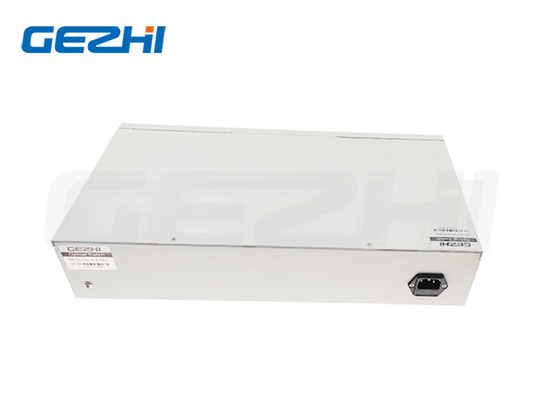

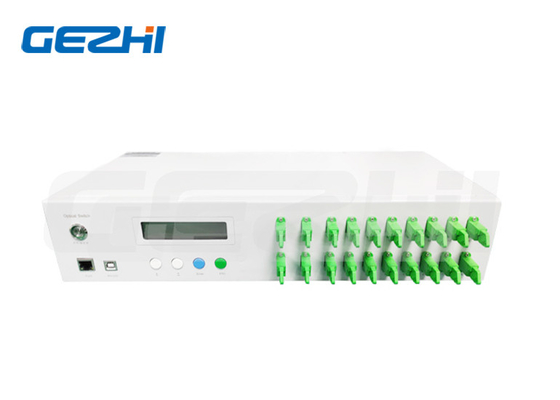

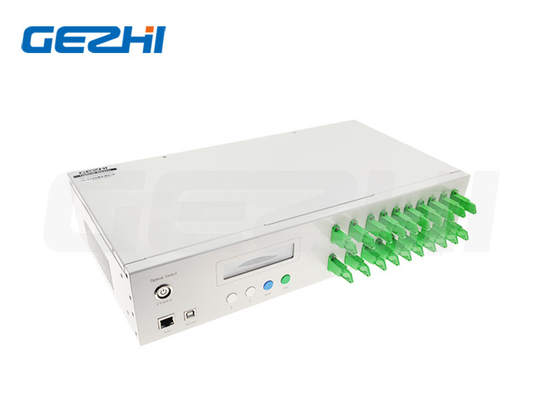

Matrix Optical Switch Rackmount Ürüne Genel Bakış
Optik Ağ için Yüksek Kararlılık MxN Matrix Raf Montajlı Optik Anahtar
Matrix Optik Anahtar Rafa Monte
Matris optik anahtarlar, 4x4'ten 128x128'e kadar bağlantı noktası sayılarıyla kullanılabilen, yüksek performanslı, tamamen bloke olmayan, tamamı optik matris anahtarlardır.Başlıca ağ ekipmanı üreticileri tarafından en zorlu savunma uygulamalarında ve çok çeşitli ticari uygulamalarda sahada kanıtlanmıştır; düşük optik kayıp, düşük, güç gereksinimleri ve hızlı anahtarlama hızları.
Özelleştirilmiş dalga boyu, fiber tipi, giriş ve Çıkış kanalı mevcut olabilir.
GEZHI Photonics, 2x8 , 2x16 , 2x64 , 4x4 , 4x16 , 4x32 , 8x8 , 8x16 , 16x16 , 20x20...... 128x128 matris optik anahtar vb.
Matrix Optik Anahtarın Özellikleri ve Uygulamalarırafa monte
Özellikler
*SerialNet, Yüksek Güvenilirlik, Yüksek Kararlılık
* LED ekran paneli.Görsel ekran, Rahat kullanım
*Şeffaf iletim sinyali.Yüksek kararlılık ve güvenilirlik
*Otomatik taramanın kanal ve zaman aralığı ayarlanabilir
*RS232 Kontrolü ve RJ45 Ethernet Uzaktan Yönetimi
Uygulamalar
*FITL
*Otomatik Ölçüm
*Optik Ağ Uzaktan İzleme Kablo İzleme ve Bakım sistemi
Matris Optik Anahtarın Özelliklerirafa monte
| Parametre | Birim | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Dalga boyu aralığı | deniz mili | 1260~1650 | |||||||||
| Dalga boyunu test etme | deniz mili | 1310/1550 | |||||||||
| Ekleme Kaybı | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2,5 |
| Geri dönüş kaybı | dB | SM ≥ 50 | |||||||||
| karışma | dB | ≤-55 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| tekrarlanabilirlik | dB | ≤0,02 | |||||||||
| Ömür | zamanlar | >107 | |||||||||
| Anahtarlama Süresi | Hanım | ≤8 (Bitişik Kanal) | |||||||||
| Optik Güç | mW | ≤500 | |||||||||
| Bağlayıcı | / | FC, SC, LC, ST, SMA veya özelleştirilmiş | |||||||||
| Monitör Bağlantı Noktası | / | RJ45, RS232 | |||||||||
| Çalışan Güç Kaynağı (Fiş Tipi) | v | AC:220V (50/60Hz) veya DC:36V~72V | |||||||||
| Çalışma sıcaklığı | ℃ | -10~+60 | |||||||||
| Depolama sıcaklığı | ℃ | -40~+85 | |||||||||
| rafa monte | mm | 19”Raf montajı 1U , 2U, 3U veya 4U | |||||||||
Matrix Optik Anahtar Raf Montajının Taslak Haritası
| OSW | mod | dalga boyu | paket | Elyaf Tipi | Elyaf Çapı | Bağlayıcı |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=Tür |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm 460nm 780nm 980nm S=Belirt |
1U=1U Rafa Montaj 2U=2U Rafa Montaj 3U=3U Rafa Montaj 4U=4U Rafa Montaj S=Belirt |
M5=50/125 M6=62,5/125 Ö9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Belirt |
AC=Tek 85~265V DC=Tek 36~72V AA=Çift 85~265V DD=Çift 36~72V AD=AC85~265V+DC36~75V |
00=Yok FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Belirt |
video
|
|
