| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-MxN-MOS100x |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T/T, Western Union |

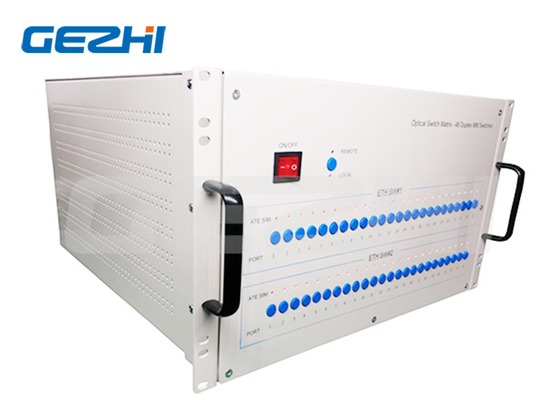

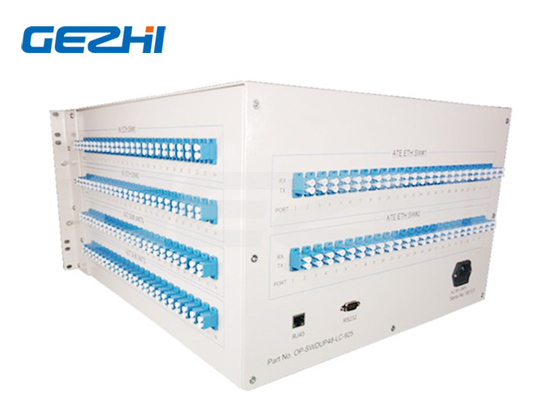

Ürüne Genel Bakış48*Matrix Optik Anahtar Rafa Monte
Bakım sistemi için 48*2x4 Matrix Optik Anahtar Rafa Montaj
48 adet 2x4 (D1x2) Optik Switch Rackmount
Bu Optik anahtar, bir tür ışık yolu kontrol cihazıdır.bir kontrol ışık yolunu oynatır ve ışık yolunu dönüştürür.48-D1X2-U 48 adet 2x4 senkron anahtar ışık yolu kombinasyonlarından oluşur mekanik optik anahtar, optik anahtar ışık yolu kontrol anahtarı panel kontrolünde 48 düğme olabilir, ayrıca kısa menzilli RS - 232 seri port haberleşme modu üzerinden olabilir veya uzaktan RJ45 Ethernet iletişimi, program kontrollü bir komut kontrol anahtarı ışık yolu göndererek, ekipman durumu ışık yolu yeşil ışık ve kırmızı ışık ışık yolunu gösterir.
Özelleştirilmiş dalga boyu, konfigürasyon kanalı, fiber tipi, konektör tipi vb. üretebiliriz.
Özellikleri ve Uygulamaları48*2x4 Matris Optik Anahtarrafa monte
Özellikler
SerialNet, Yüksek Güvenilirlik, Yüksek Kararlılık

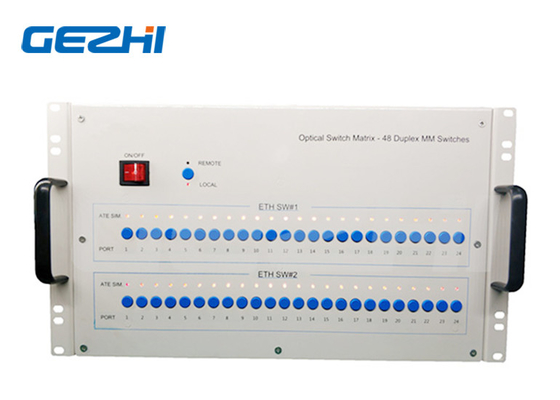

LED ekran paneli.Görsel ekran, Rahat kullanım
Şeffaf iletim sinyali.Yüksek kararlılık ve güvenilirlik
Otomatik taramanın kanalı ve zaman aralığı ayarlanabilir
RS232 Kontrolü ve RJ45 Ethernet Uzaktan Yönetimi
Uygulamalar
FITL
Otomatik Ölçüm
Optik Ağ Uzaktan İzleme
Kablo İzleme ve Bakım sistemi
özellikleri48*2x4 Matris Optik Anahtarrafa monte
| Parametre | Birim | 48*2x4 |
| Dalga boyu aralığı | deniz mili | 1260~1650 veya özelleştirilmiş |
| Dalga boyunu test etme | deniz mili | 1310/1550 veya özelleştirilmiş |
| Ekleme Kaybı (Maks) | dB | ≤1,5 |
| Geri dönüş kaybı | dB | SM ≥ 50 |
| karışma | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| tekrarlanabilirlik | dB | ≤0,02 |
| Anahtarlama Süresi | Hanım | ≤10 (Bitişik Kanal) |
| Optik Güç | mW | ≤500 |
| Elyaf Tipi | um | 9/125 |
| Bağlayıcı | / | FC, SC, LC, ST, SMA veya özelleştirilmiş |

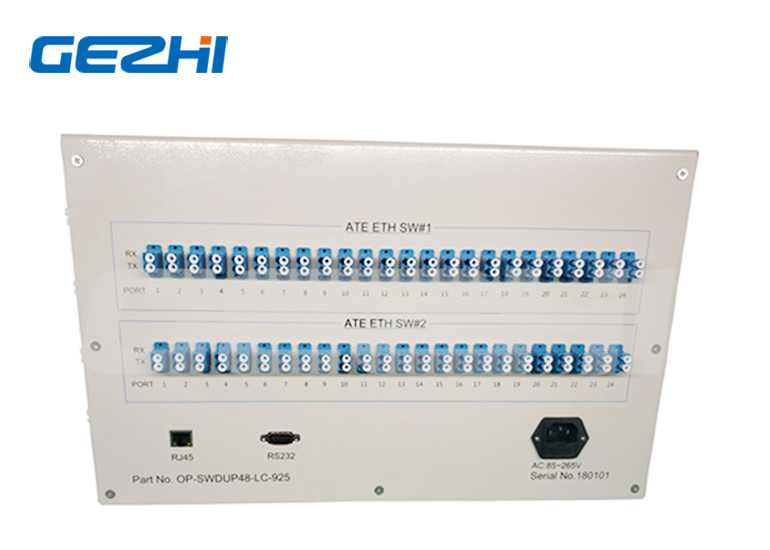

| Monitör Bağlantı Noktası | / | RJ45 ve RS232 veya özelleştirilmiş |
| Çalışan Güç Kaynağı (Fiş Tipi) | v | AC:220V (50/60Hz) veya DC:36V~72V |
| Çalışma sıcaklığı | ℃ | -10~+60 |
| Depolama sıcaklığı | ℃ | -40~+85 |
| Raf montajı Boyutlar | mm | 6U: 483x500x267mm |
talimat setiMatrix Optik Anahtar Rafa Monte
| İsim | Talimatlar | Betimlemek |
| Optik Anahtar Kanalını Ayarla |
Göndermek: |
01 optik anahtar kanalını AÇIK olarak ayarlayın , başarıyla döndürüldü. |
| Dönüş1: |
||
| Göndermek: |
01 optik anahtar kanalını KAPALI olarak ayarlayın , başarıyla döndürüldü. |
|
| Dönüş1: |
||
| Göndermek: |
48 optik anahtar kanalını AÇIK olarak ayarlayın , başarıyla döndürüldü. |
|
| Dönüş1: |
||
| Göndermek: |
48 optik anahtar kanalını KAPALI olarak ayarlayın, başarıyla döndü. |
|
| Dönüş1: |
||
| Göndermek: |
Tüm optik anahtar kanalını AÇIK konuma getirin, başarıyla döndürüldü. | |
| Dönüş1: |
||
| Göndermek: |
Tüm optik anahtar kanalını KAPALI olarak ayarlayın, başarıyla döndürüldü. | |
| Dönüş1: |
||
| Optik Anahtar Kanalını Sorgula | Göndermek: |
Başarıyla döndürülen optik anahtar kanalını sorgulayın; 1111111111111111: Tamamen optik anahtar durumu mu (0: AÇIK, 1: KAPALI). |
| Geri dönmek: |
||
|
IP'yi ayarla adres |
Göndermek: | IP adresini 192.168.1.100 olarak ayarlayın, başarıyla döndürüldü. |
| Geri dönmek: |
||
| IP Adresini Sorgula | Göndermek: |
IP adresini sorgula, başarıyla döndürüldü 192.168.1.100: 192.168.1.100'e IP adresi |
| Geri dönmek: | ||
| Bağlantı Noktası Numarasını Ayarlayın | Göndermek: |
Bağlantı noktası numarasını 5000 olarak ayarlayın, başarı döndürüldü |
| Geri dönmek: |
||
| Bağlantı Noktası Numarasını Sorgula | Göndermek: |
Bağlantı noktası numarasını sorgula, başarıyla döndürüldü 5000: bağlantı noktası numarası 5000'e |
| Geri dönmek: |
||
| Alt Ağ Maskesini Ayarlayın | Göndermek: |
Alt ağ maskesini 255.255.255.0 olarak ayarlayın, döndürüldü başarıyla |
| Geri dönmek: |
||
| Alt Ağ Maskesini Sorgula | Göndermek: | Alt ağ maskesini sorgula, başarıyla döndürüldü 255. 255. 255.0:alt ağ maskesi 255'e. 255.255.0 |
| Geri dönmek: | ||
| Varsayılan Ağ Geçidini Ayarla | Göndermek: |
Varsayılan ağ geçidini 192.168.1.1 olarak ayarlayın, döndürüldü başarıyla |
| Geri dönmek: |
||
|
Varsayılan Ağ Geçidini Sorgula |
Göndermek: |
Başarıyla döndürülen varsayılan ağ geçidini sorgula 192.168.1.1: 192.168.1.1'e varsayılan ağ geçidi
|
| Geri dönmek: | ||
| Baud Hızını Ayarlayın | Göndermek: |
Baud hızını 9600 olarak ayarlayın, başarıyla döndürüldü |
| Geri dönmek: |
||
| Baud Hızını Sorgula | Göndermek: |
Baud hızını sorgula, başarıyla döndürüldü 9600: baud hızı 9600'e
|
|
Geri dönmek:
|
||
| Cihaz Yeniden Başlatılıyor | Göndermek: |
Kurulum cihazı yeniden başlar, başarıyla döndü |
| Geri dönmek: |
||
| Cihaz Bilgilerini Sorgula | Göndermek: |
Cihaz bilgilerini sorgulama , başarıyla döndü; Modeli:48-2X4-U Dalga Boyu Aralığı: 1260~1650nm Elyaf Tipi:SM,9/125um Bağlayıcı: LC/UPC Çalışma Güç Kaynağı :AC:85~265V |
| Geri dönmek: | ||
| Sorgu Sürümü | Göndermek: |
Sürümü sorgula, başarıyla döndü Donanım versiyonu: V1.0.1 YAZILIM: V1.0.1 |
| Geri dönmek: |
| OSW | mod | dalga boyu | paket | Elyaf Tipi | Elyaf Çapı | Bağlayıcı |
|
48*2x4 S=Tür |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm S=Belirt |
1U=1U Rafa Montaj 2U=2U Rafa Montaj 3U=3U Rafa Montaj 4U=4U Rafa Montaj S=Belirt |
M5=50/125 M6=62,5/125 Ö9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Belirt |
AC=Tek 85~265V DC=Tek 36~72V AA=Çift 85~265V DD=Çift 36~72V AD=AC85~265V+DC36~75V |
00=Yok FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Belirt |
video
|
|
