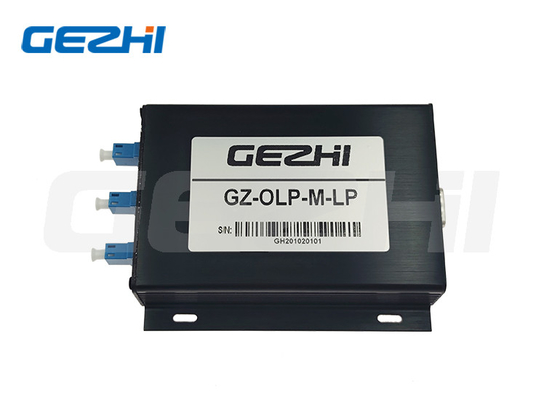

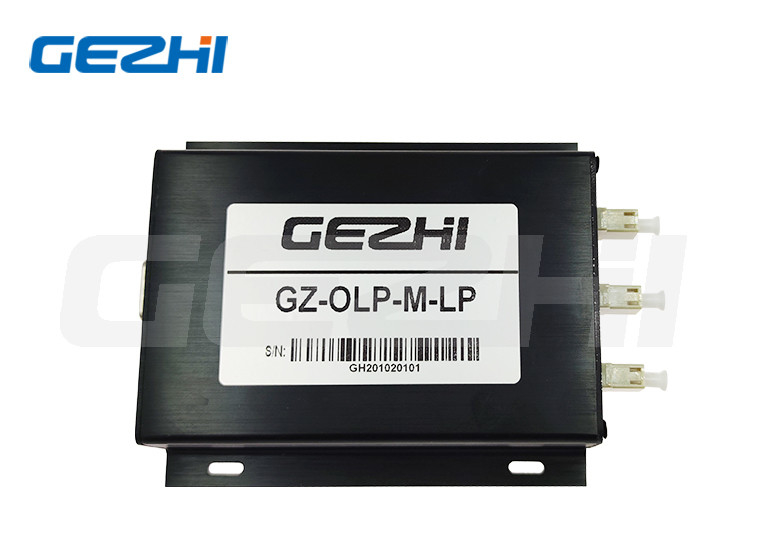

1260~1650nm Optik Hat Koruma Modülü,RS-232 seri portu,LC/UPC

Genel bakış

GZ-OLP-M-LP optik fiber koruma modülü bir ana fiber ve bekleme optik fiber hatası otomatik ışık yolu geçiş modülüdür, modül aynı anda ana fiber ve bekleme fiber izler,Ana optik fiber güç sinyali ayarlanmış değerin altında ve bekleme optik fiber sinyali normal olduğunda, modül otomatik olarak optik yolu bekleme optik fiber'e geçirir; bekleme optik fiber güç sinyali ayarlanmış değerin altında ve ana optik fiber sinyali normal olduğunda,Ana optik fiber'e otomatik olarak geçiş yapan optik yol modülüModül RS-232 seri port iletişimini destekler, anlaşma veya sorgu modülü bilgileri ile ayarlanabilir.

Feratürler
•Kanal düşük yerleştirme kaybı ve yüksek istikrar
• Ana optik fiber ve bekleme optik fiber optik güç boyutunun gerçek zamanlı izlenmesi.

• Otomatik olarak optik fiber ana / bekleme anahtarı.

•RS-232 seri port iletişimini destekler

Şematik şema

Özellikler

Panel açıklaması

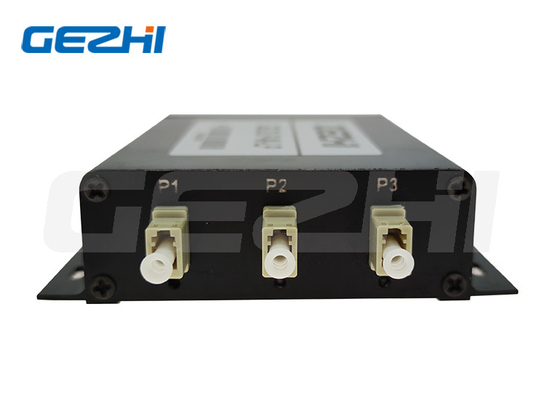

Bağlantı 1: optik fiber bağlayıcı (ortak port)
Bağlantı 2: optik fiber Bağlantı (ana fiber)
Bağlantı 3: optik fiber Bağlantı (bekleme fiber)
Işık göstergesi 1: Işık göstergesi yeşil olduğunda, modül ana optik fiber olarak çalışır; kırmızı olduğunda, modül yedek optik fiber olarak çalışır.
İşaret ışığı 2: İşaret ışığı yeşil olduğunda, ana fiber sinyali normaldir; kırmızı olduğunda, ana fiber sinyali düzensizdir
3 gösterge ışığı: gösterge ışığı yeşil olduğunda, bekleme lif sinyali normaldir; kırmızı olduğunda, bekleme lif sinyali düzensizdir

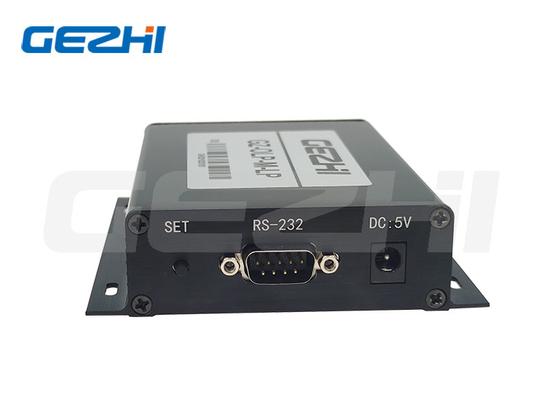

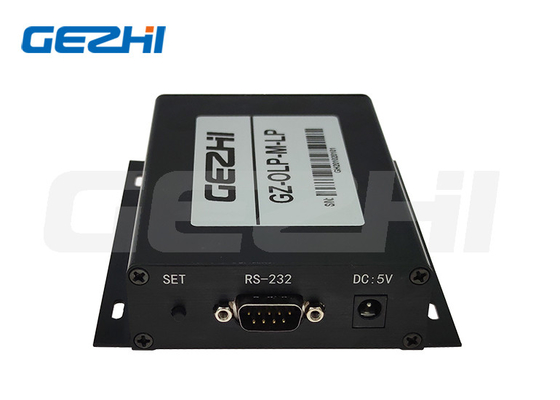

SET: Ana fiber ve bekleme fiber arasında geçiş yapmak için anahtar kullanılır
RS-232: Seri iletişim arayüzü;
Güç: Güç arayüzü ((5V/500mA)

Öntanımlı Ayar
•RS-232:Baud oranı:9600• Veri bitleri:8 bit; Dur bit: 1 bit; Parity bit:NONE; •Optik Güç Değiştirme Değeri: -35dBm
SET:Ayarlamaya izin verir

RS-232 pin tanımı
