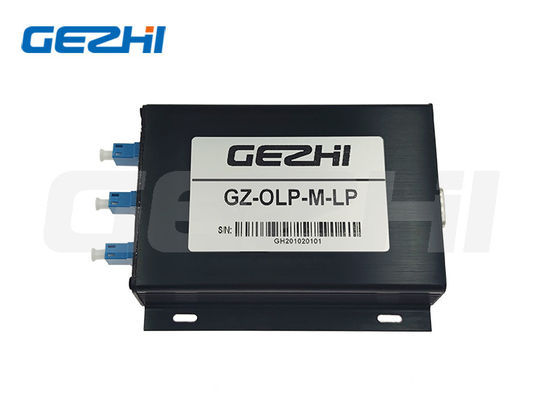

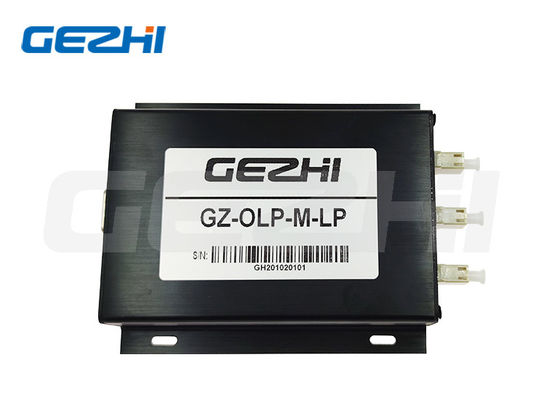

1260~1650nm RS-232 Kontrollü ve LC/UPC Konnektörlü Fiber Koruma için Optik Hat Koruma Modülü

Name: 1260~1650nm RS-232 Kontrollü ve LC/UPC Konnektörlü Fiber Koruma için Optik Hat Koruma Modülü
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-OLP-M-LP
Price: 520.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	GZ-OLP-M-LP
Moq:	1 PC
fiyat:	US$480/US$560
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

İsim:

Olp Modülü

Dalga Boyu Aralığı:

1260 ~ 1650nm

Kontrol modu:

RS-232

Bağlayıcı:

LC/UPC

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

ayda 5000 adet

Vurgulamak:

LC/UPC Optik Hat Koruma Modülü

1650nm Optik Hat Koruma Modülü

RS-232 Optik Hat Koruma Modülü

Ürün Tanımı

1260 ~ 1650nm RS-232 Serili Portlu Optik Hat Koruma Modülü

GZ-OLP-M-LP optik fiber koruma modülü, ana ve bekleme optik fiberler arasında otomatik ışık yolu geçişini sağlar.Bu modül her iki fiber yolunu da sürekli olarak izler ve ana fiber sinyali ayarlanmış eşiğin altına düştüğünde otomatik olarak bekleme fibresine geçer, veya bekleme sinyali başarısız olduğunda ana fiber'e geri döner.

Temel Özellikler

Yüksek istikrarlı düşük yerleştirme kaybı
Ana ve bekleme optik güç seviyelerinin gerçek zamanlı izlenmesi
Otomatik ana / bekleme fiber geçiş
RS-232 seri bağlantı bağlantısı desteği

Operasyon Şeması

Teknik özellikler

Parametreler	Değerler
Model	GZ-OLP-M-LP
Ekleme Kaybı	≤1,5 dB
Dalga boyu aralığı	1260~1650nm
Optik Güç Değiştirme Değeri	-10 dBm, -15 dBm, -20 dBm, -25 dBm, -30 dBm, -35 dBm (1550nm)
Doğruluk	±5%
Yaşam süresi	≥ 107
Elyaf Türü	9/125 μm
Bağlantı	LC/UPC
Kontrol Modu	RS-232
Aktarma Durumu	Kapatma
Çalışma Gücü	DC: 5V/500mA
Çalışma sıcaklığı	0 ~ +50°C
Depolama sıcaklığı	-10°C ~ +70°C
Ürün Boyutu	(L) 104.0 * (W) 120 * (H) 28 ± 0.2mm

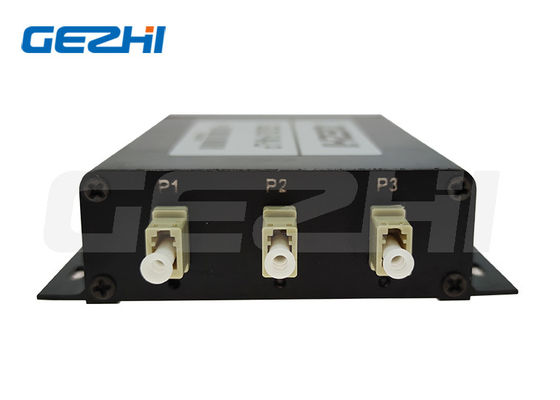

Panel Tanımı

Bağlantı 1:Optik fiber bağlantısı (ortak port)
Bağlantı 2:Optik fiber konektörü (ana fiber)
Bağlantı 3:Optik fiber konektörü (standby fiber)
1 numaralı işaret ışığı:Yeşil = aktif ana fiber; Kırmızı = aktif bekleme fiber
2 numaralı gösterge ışığı:Yeşil = ana fiber sinyali normal; Kırmızı = ana fiber sinyali hatası
3 numaralı gösterge ışığı:Yeşil = bekleme lif sinyali normal; Kırmızı = bekleme lif sinyali hatası

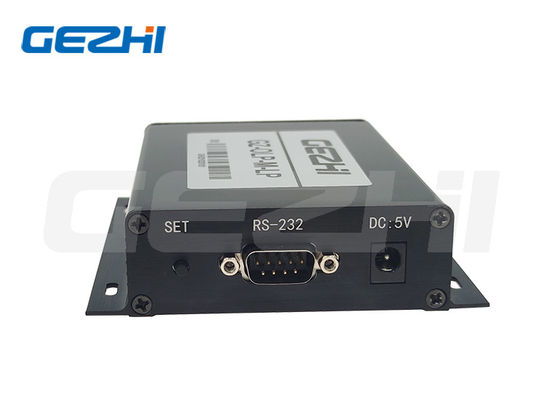

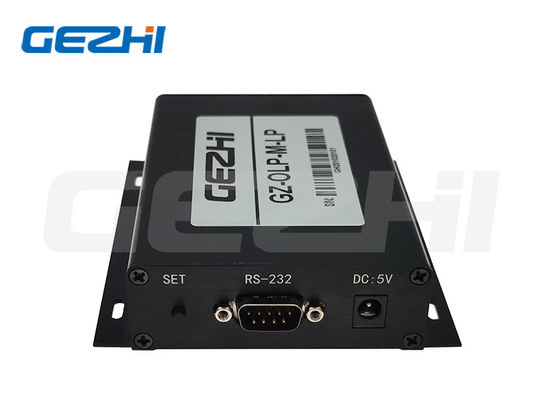

SET düğmesi:Ana ve bekleme lifleri arasında el değiştirme
RS-232:Seri iletişim arayüzü
Güç:Güç arayüzü (5V/500mA)

Öntanımlı Ayarlar

RS-232:Baud oranı: 9600; Veri bitleri: 8 bit; Dur bitleri: 1 bit; Parity bitleri: Hiç
Optik Güç Değiştirme Değeri:-35 dBm
SET düğmesi:El ile yapılandırmaya izin verir

RS-232 Pin Tanımı

Pin	Adı	Açıklama
1	NC	Bağlantı yok
2	RXD	Alıcı Terminal
3	TXD	Gönderme sonu
4	NC	Bağlantı yok
5	GND	Toprak
6-9	NC	Bağlantı yok
